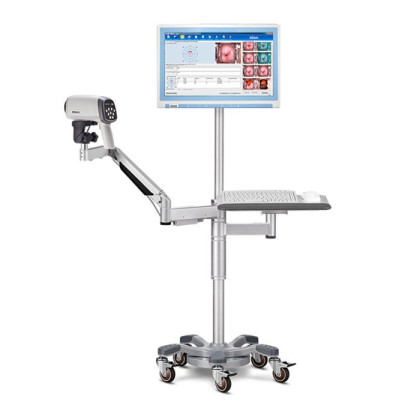

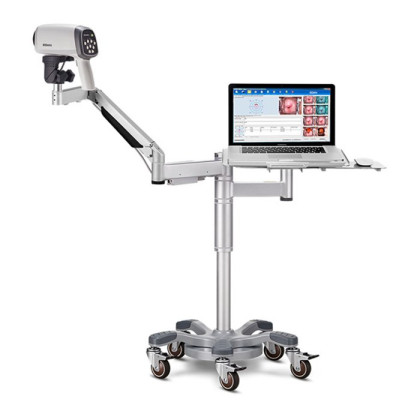

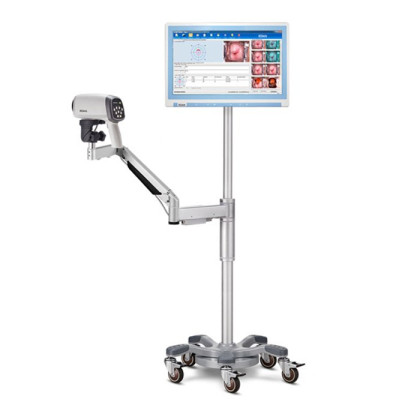

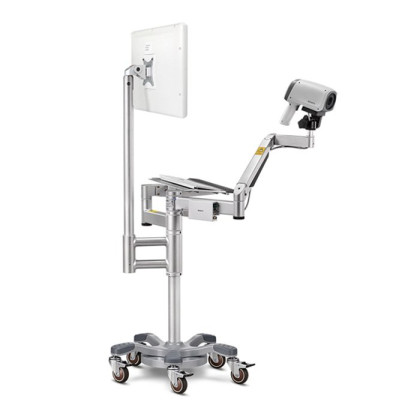

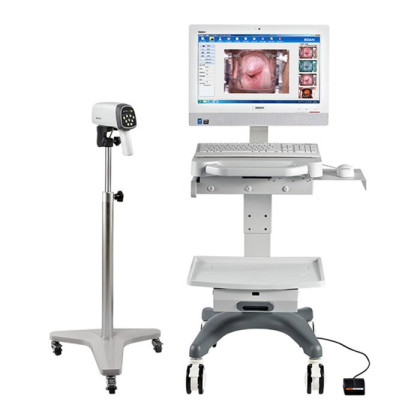

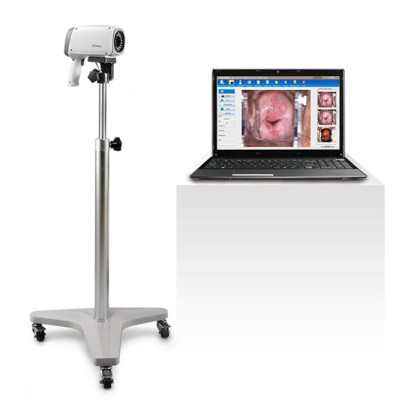

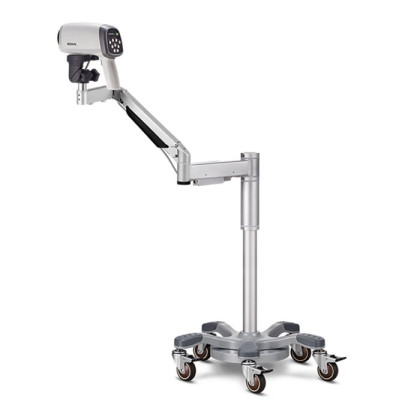

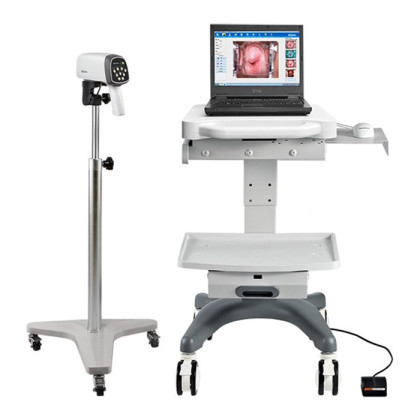

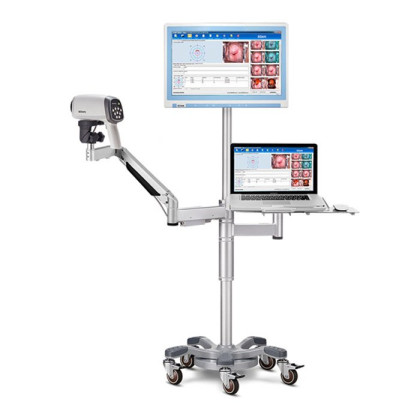

Видеокольпоскопы С3A/С6A, Edan

С3А/С6А для видеокольпоскопии от Edan Instruments (Китай) представляют современное поколение приборов для оценки состояния слизистой нижнего сегмента матки и влагалища.

Видеокольпоскоп С3А/С6А – это:

• видеокамера с высокой разрешающей способностью (500 ТВЛ, матрица 440 тыс. пикселей);
• LED-подсветка;
• интегрированный электронный светофильтр зеленого цвета для хромокольпоскопии.

Безукоризненное качество изготовления и сборки обеспечивает великолепную визуализацию нижнего сегмента матки, а также максимально естественную передачу цвета.

Преимущества

• Прекрасная освещенность рабочей зоны – обеспечивается яркой LED-подсветкой. У «старшей» модели С6А вдоль окружности окуляра видеокамеры расположены два светодиодных кольца.
• Максимальное оптическое увеличение камеры – 28х (С3А) и 36х (С6А).
• Возможность зумирования картинки «на лету», в режиме «real time».
• Авторежим настройки баланса белого (WB) для устранения искажений цвета. При необходимости можно переключиться в ручной режим.
• Продвинутые технологии автоматической фокусировки объектива.
• Удобное управление – расположение функциональных клавиш позволяет управлять прибором одной рукой.
• Электронный зеленый светофильтр для изучения ангиоархитектоники.
• Таймер для проведения проб с растворами уксуса или йода (Люголя).
• Специализированное программное обеспечение для изучения и организации данных.
• Ножной педальный блок с функцией получения снимков экрана одним нажатием.
• Режим «Электронный помощник» – пошаговые рекомендации по проведению кольпоскопии.

Визуализация в полноэкранном режиме с камерой Sony

С С3А/С6А диагносту доступно максимально четкое изображение исследуемой зоны в полноэкранном режиме. Высокое качество съемки обеспечивает видеокамера Sony с высокой разрешающей способностью (500 ТВЛ). Характеристики камеры:

• матрица 440 тыс. пикселей;
• система освещения на базе LED-ламп холодного белого света. Модель С3А имеет одинарное светодиодное кольцо вдоль окружности окуляра камеры, обеспечивающее освещенность 1600 люкс. У модели С6А с двойным LED-кольцом освещенность составляет 2500 люкс;
• фильтр зеленого света электронного типа для максимально информативной визуализации сосудистого рисунка. Модель С3А имеет одноуровневый фильтр, С6А – трехуровневый фильтр.

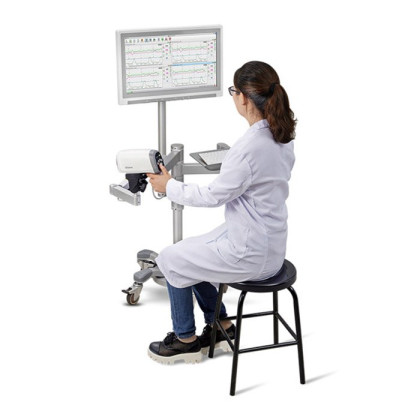

Удобство в работе

Для комфортной эксплуатации предусмотрены:

• кнопка захвата изображения на эргономичной ручке камеры;
• клавиши для быстрого доступа к функциям: переключения режимов фокусировки (ручной/авто), уменьшения/увеличения степени оптического зума, активации зеленого фильтра, стоп-кадра. К несложной раскладке легко привыкнуть, все кнопки расположены компактно – камерой можно управлять одной рукой;
• ручки регулировки угла (вертикального и горизонтального) поворота камеры в верхней части штатива – в непосредственной близости от ручки камеры;
• педальный блок – дублирует функцию стоп-кадра.

Таймер для проб с уксусным и йодным раствором

Таймер необходим для корректного проведения специальных проб. Автоматизированный отсчет времени повышает точность оценки реакции тканей на:

• раствор уксуса – при выявлении цервикальных неоплазий;
• раствор йода (Люголя) (проба Шиллера) – для поиска патологических изменений в тканях.

Возможности для расширенной кольпоскопии

Для точной интерпретации тканевых или сосудистых изменений шейки матки разработан аналитический алгоритм R-Way. Специализированная схема с фотоиндикацией и светофильтрами позволяет дифференцировать стадии патологического процесса, повышая диагностическую ценность кольпоскопического обследования.

Диагностическая схема R-Way включает 4 режима:

R (red) – отображение зоны с нормальной гемодинамикой красными цветом. Оценка приводится после обработки тканей соленой водой.

W (white) – зоны с минимальными изменениями эпителия отображаются как белые. Для обработки тканей используют 5% уксусную кислоту.

A (abnormal) – осмотр с активированным зеленым фильтром после обработки уксусом. Нормальные сосуды реагируют на кислоту, а патологически измененные – нет. Светофильтр обеспечивает улучшенную визуализацию сосудистых аномалий.

Y (yellow) – проба Шиллера с применением 3% раствора Люголя. Измененные ткани не поглощают или слабо поглощают йод, окрашиваясь в разные оттенки желтого цвета (йод-негативные участки). Неизмененные клетки поглощают йод, приобретая темно-коричневую окраску.

Программное обеспечение

В комплект поставки входит специализированное ПО для ведения пациентов и организации диагностической информации.

Программный комплекс позволяет:

• управлять диагностическим профилем пациентки;
• вести базу данных пациентов;
• создавать, анализировать, маркировать и копировать отчеты обследований;
• сохранять отчеты в формате PDF или выводить на печать (принтер покупается отдельно).

Также в ПО предусмотрен режим «Электронный помощник», позволяющий быстро осваивать прибор, как начинающим, так и опытным специалистам.

«Электронный помощник» обеспечивает точное соблюдение протокола процедуры – диагносту достаточно следовать пошаговым рекомендациям программы.

В ходе кольпоскопии «помощник»:

• сопровождает каждый этап советами и комментариями;
• ведет мониторинг времени, потраченного на каждую манипуляцию.
