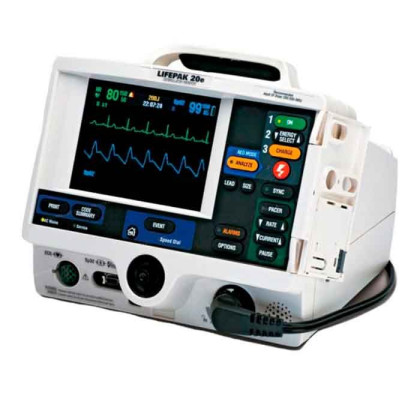

Дeфибриллятор/монитор LIFEPAK 20e – медицинский прибор с расширенным спектром возможностей и интуитивно понятным интерфейсом. Устройство незаменимо при оказании экстренной помощи пациентам путем наружной дефибрилляции в ручном или автоматическом режиме. Оборудование применяется специалистами в области реанимационной кардиологии.
| Бренд | PHYSIO CONTROL |
| Условия внешней среды | - Допустимый диапазон температур для работы прибора: от 0° до 45°C.
- Допустимый диапазон температур для хранения прибора: от -20° до +60°C (кроме электродов).
- Допустимая относительная влажность при работе прибора: от 5 до 95%, избегать появления конденсата.
- Допустимое атмосферное давление при работе прибора: до 522 мм рт.ст. (от 0 до 3048 м).
- Водозащищенность: IPX1 согласно IEC 60601-1 clause 44.6.Удар (падение): выдерживает 1 падение на каждую сторону с высоты 45 см на стальную поверхность.
- Виброустойчивость: MIL-STD-810E Method 514.4 Cat1.
|
| Дефибриллятор | - Форма импульса разряда: бифазная усечённая экспонента.
- Данная спецификация применима для сопротивления в диапазоне 25-200 Ом, если не указанно другое.
- Погрешность энергии разряда: ±1 Дж или 10 % от установленной энергии, в зависимости от того, какой показатель больше, в пределах 50 Ом; ±2 Дж или 15 % в сторону большего значения, в пределах от 25 до 100 Ом.
- Компенсация напряжения: при наложении одно-разовых электродов. Погрешность выходной мощ-ности энергии 5% или 1 Дж, в зависимости от того, какая величина больше.
- Опции электродов:
- одноразовые электроды QUIK-COMBO™ для кар-диостимуляции/дефибрилляции/ЭКГ.
- стандартные взрослые электроды со встроенны-ми детскими.
- электроды для внутренней дефибриляции с кноп-кой разряда.
- Длина кабеля: кабель QUIK-COMBO™ 2,44 м (без учета длины провода электродов).
|
| Кардиостимулятор | - Режим кардиостимуляции: фиксированный или по требованию, начальные значения темпа и тока заданы по умолчанию и могут быть изменены пользователем.
- Частота стимуляции: от 40 до 170 имп/мин.
- Точность соблюдения частоты стимуляции:+/- 1.5% по всему диапазону.
- Форма волны импульса на выходе: монофазная, со стабильной амлитудой.
- Сила тока на выходе: от 0 до 200 мА.
- Пауза: когда функция активирована, частота стимуляции снижается в 4 раза.
- Период рефрактерности: от 200 до 300 мс +/-3% (функция частоты).
|
| Система тревоги | - Быстрая установка: активация тревог на все пара-метры.
- Тревога ФЖ/ЖТ: активация системы НССП – систе-мы непрерывного слежения за состоянием пациен-та в режиме ручного управления.
|
| Индикация | Сигнал и сообщение о низком уровне заряда батареи |
| Питание аппарата | - Работа от сети переменного тока: 90-132 ВАХ 50/60 Гц, 198-264 ВАХ 50/60 Гц, 2., общее энергопотребление - менее 120 В-А.
- Тип батареи: Li-ion.
- Батарея заряжается во время работы приборы от сети переменного тока.
|
| Режимы | Режим ручной дефибрилляции, режим АНД, режим установок, сервисный режим, демонстрационный режим, режим архивации, режим автотестирования |
| SpO2 мониторинг | - Датчики Masimo SET®Существует возможность комплектации датчиками Nellcor
- Диапазон измерения SpO2: 1-100%
- Точность показателей сатурации: 70-100% (0-69% не определено).
- Взрослые/детские:
- +/-2 цифры (в состоянии покоя).
- +/-3 цифры (в состоянии движения).
- Новорождённые:
- +/-3 цифры (в состоянии покоя).
- +/-3 цифры (в состоянии движения).
- Наличие графика изменения интенсивности сигнала.
- Тоны пульса и другие параметры в виде сигнала плетизмограммы.
- Средняя скорость обновления SpO2: по выбору пользователя – через 4, 8, 12 или 16 секунд.
- Измерение SpO2: функциональные значения SpO2отображаются на экране и сохраняются в памяти.
- Диапазон частоты пульса: 25-240 ударов/мин.
- Точность измерения частоты пульса: (Взрослые/Дети/Новорождённые).
- +/-3 цифры (в состоянии покоя).
- +/-5 цифр (в состоянии движения)
|
| ЭКГ-мониторинг | - ЭКГ-наблюдение может осуществляться с использо-ванием 3- и 5-канальных кабелей.
- Для мониторинга состояния пациента применяются стандартные многоразовые электроды или терапев-тические электроды QUIK-COMBO™ (для кардиости-муляции/дефибрилляции/ЭКГ).
- Совместим с кабелем аппарата LIFEPAK® 12.
- Выбор отведений:
- Отведения I, II и III (3-канальный ЭКГ кабель)
- Отведения I, II, III, AVR, AVL и AVF, V (с) воспри-нимаются одновременно (5-канальный ЭКГ кабель)
- Масштаб ЭКГ: 4, 3, 2.5, 2, 1.5, 1, 0.5, 0.25 см/мВ
- Диапазон ЧСС: от 20 до 300 ударов в минуту
- Выход за пределы диапазона: высвечивается символ «_».
- Значок сердца загорается при регистрации каждо-го QRS-комплекса.
- Система непрерывного слежения за состоянием пациента (НССП): при работе прибора в режиме автоматической наружной дефибрилляции, и когда система Shock Advisory System™ неактивна, система НССП следит за состоянием больного через элект-роды QUIK-COMBO™ или II отведение ЭКГ, проверяя сердечный ритм пациента на необходимость прове-дения дефибрилляции.
- Голосовые подсказки: активируются для выбран-ных предупреждений и тревог (изменяются поль-зователем вкл./выкл.)Аналоговый сигнал ЭКГ: 1 В/мВ x 1.0 , задержка < 30 мс.Средний показатель выделяемых шумов: 90 дБ при 50/60 Гц.
|
| Частотный диапазон | Диагностический диапазон: 0.05-150 Гц или 0.05-40 Гц (изменяется пользователем). Диапазон мониторинга: 0.67-40 Гц или 1-30 Гц (изменяется пользователем).Многоразовые электроды: 2.5-30 Гц.Аналоговый сигнал ЭКГ: 0.67-32 Гц (исключая диа-пазоны 2.5- |
| Время зарядки | < 4 ч при выключенном приборе и питании от сети пере-менного тока. |
| Принтер | - Непрерывная печать информации, выводимой на экран.
- Размер бумаги: 50мм.
- Скорость печати: 25мм/с +/- 5% (в соотвтетствии с AAMI EC-11, 4.2.5.2).
- Задержка: 8 секунд.
- Автопечать: сигналы о состоянии пациента рас-печатываются автоматически (по выбору пользо-вателя).Скорость печати отчёта CODE SUMMARY™: 25мм/с
|
| Передача данных | Прибор способен передавать данные через ИК-порт 1.0 |
| Вес | олностью оснащённый дефибриллятор/монитор (кардиостимуляция и SpO2) без бумаги и кабелей: 5,58 кг; Кабель QUIK-COMBO™: 0,2 кг, Стандартные электроды: 0,88 кг |
| Дисплей | - Размер (активная видимая зона):115, 18 мм x 86, 38 мм.
- Разрешение: 320 x 240 точек, цветной ЖК-экран с активной матрицей.
- Минимальное время (4 секунды) загрузки, в течение которого отображаются инструкции и подсказки.
- Опция демонстрации одного дополнительного ЭКГ-отведения.
- Скорость отображения амплитуды сигнала:25мм/с для ЭКГ.
|
| Габариты | Высота: 21,3 см; Ширина: 26,2 см; Глубина: 26,2 см |
