Консоль подвода медицинских газов и электропитания КПМ-АМС-НР АМС 477.52.100 (настенная реанимационная) ТУ 9452-005-21504087-2006 предназначена для компактного и удобного подвода медицинских газов и напряжения питания переменного тока в операционные, реанимационные залы, палаты интенсивной терапии и т. п. непосредственно к кровати пациента.
Консоль поставляется в четырех исполнениях, отличающихся количествами электрических розеток и клапанов для подключения газа.
Консоль КПМ-АМС-НР обеспечивает подключение и ввод следующих медицинских газов: кислород, сжатый воздух, углекислый газ, закись азота, а также вакуум.
Устройство реанимационной консоли
Рисунок 1 — Схематическое изображение настенной реанимационной консоли КПМ-АМС-НР (АМС 477.52.100), предназначенной для подвода медицинских газов и электропитания, а также обозначение её отдельных узлов

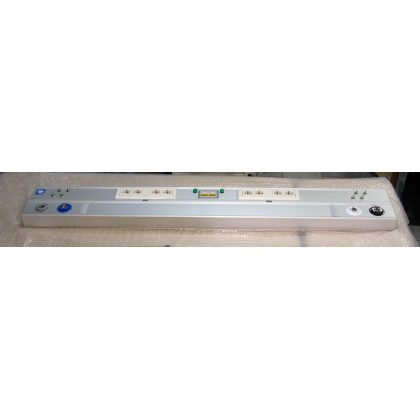

Общий вид настенной медицинской консоли жизнеобеспечения пациентов КПМ-АМС-НР показан на рисунке 1, где:
1 — направляющая-рельс; 2 — блок электрический; 3 — розетка электрическая; 4 — блок газовый; 5 — выключатель автоматический; 6 — индикатор напряжения; 7 — клапан подвода медицинских газов; 8 — розетка уравнивания потенциалов; 9 — полка навесная; 10 — винт регулировочный.

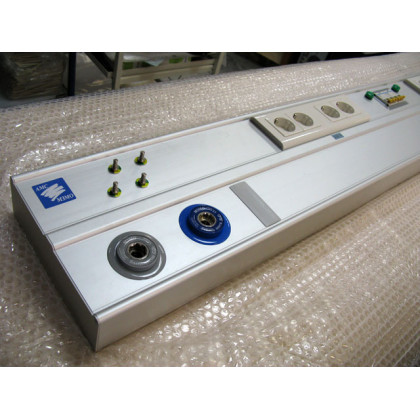

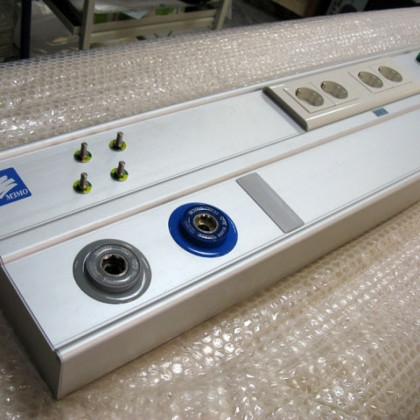

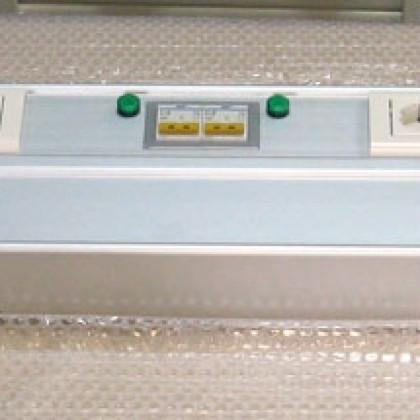

На лицевой алюминиевой крышке расположены: клапаны медицинских газов стандарта DIN 13260-2, розетки электропитания, розетки уравнивания потенциалов стандарта DIN 42801, выключатели автоматические, индикаторы наличия напряжения, манометры (в зависимости от комплектации).
Технические характеристики
| Таблица 1 — Технические характеристики медицинского оборудования Консоль подвода медицинских газов и электропитания КПМ-АМС-НР АМС 477.52.100 (настенная реанимацион ная) |
|
Наименование
|
Значение
|
| Рабочее относительное давление для всех видов клапанов, кроме вакуумного (МПа) |
от 0,2 до 0,6
|
| Рабочее относительное давление для вакуумного клапана (МПа) |
от 0 до −0,08
|
| Пропускная способность одного клапана для медицинского газа не менее (л/мин) |
40
|
| Пропускная способность вакуумного клапана не менее (л/мин) |
10
|
| Суммарная мощность электрической нагрузки, подключаемой к консоли на линию не более (кВт) |
2,0
|
| Электрические розетки предназначены для переменного тока 230В/50Гц силой не более (А) |
16
|
| Средняя наработка на отказ при количестве циклов 1000 на клапан не менее (час) |
5000
|
| Климатическое исполнение консоли по ГОСТ 15150-69 |
УХЛ 4.2
|
| Класс защиты по электробезопасности по ГОСТ 30324.0-95 |
I тип B
|
Примечание — За цикл принято одно подключение и отключение штуцера |
Остальные технические характеристики Вы можете найти в техническом паспорте, который всегда можно скачать с нашего сайта, ссылка ниже.
Монтаж и подключение консоли
Монтаж консоли КПМ-АМС-НР и подключение её к внешним коммуникациям проводится в строгом соответствии с монтажным чертежом, принципиальной электрической схемой и схемой подключения, которые поставляются вместе с комплектом поставки консоли (пример монтажного чертежа можно скачать с нашего сайта, ссылка ниже).
|
Внимание!
|
|
| Подключение консоли КПМ-АМС-НР к внешним коммуникациям проводится организациями, имеющими лицензию на проведение данных работ. |
