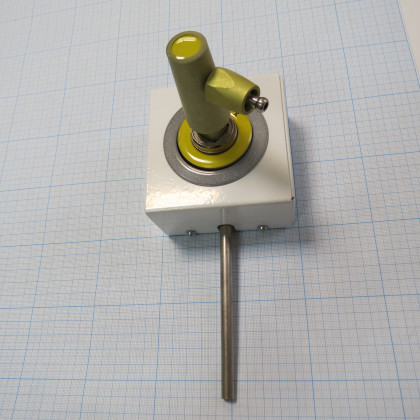

Система клапанная быстроразъемная СКБ-1 (воздух) стандарт DIN

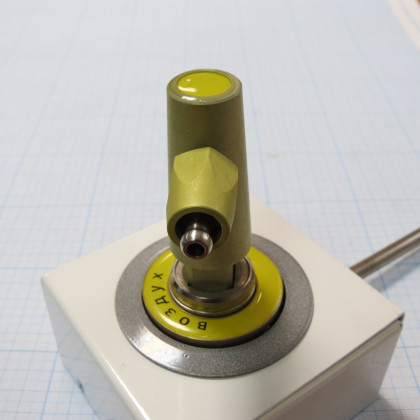

Система клапанная быстроразъемная СКБ-1 монтируется в газовые магистрали низкого давления и позволяет оперативно подключить пневмооборудование к источнику нужного газа. СКБ-1 имеет возможность устанавливаться в магистрали следующих газов: кислород, углекислота, закись азота, воздух, вакуум. СКБ-1 и ее комплектующие имеют цветовую маркировку в зависимости от вида газа в магистрали, в которую предполагается монтаж СКБ. В данном случае клапанная система предназначена для воздуха и, соответственно, имеет желтую маркировку шильдика.
СКБ-1 крепится в любом удобном для подачи рабочей среды месте. Принцип работы быстроразъемного соединения основан на быстром, надежном подключении (или отключении) рабочей среды к источнику потребления.

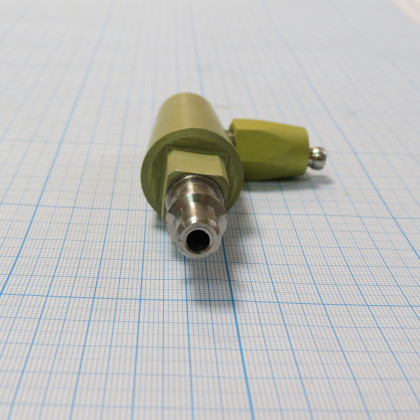

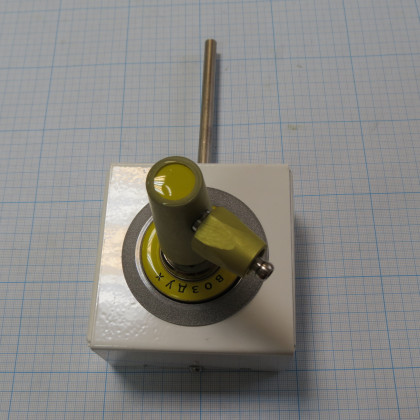

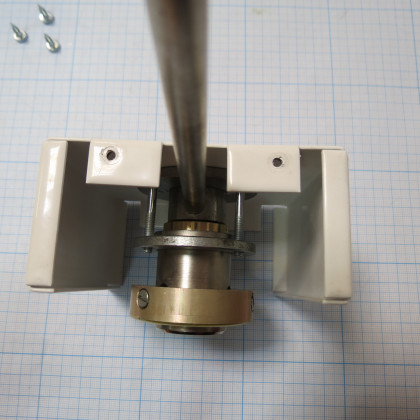

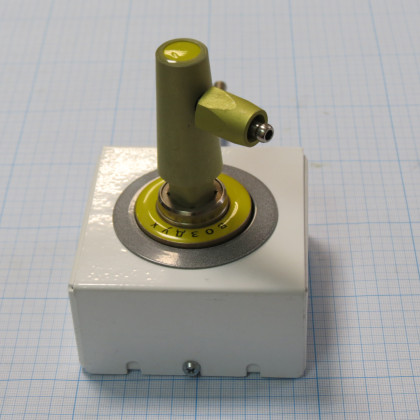

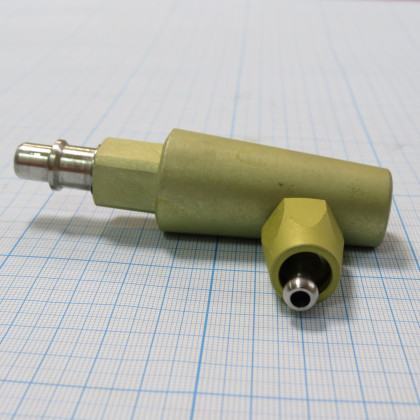

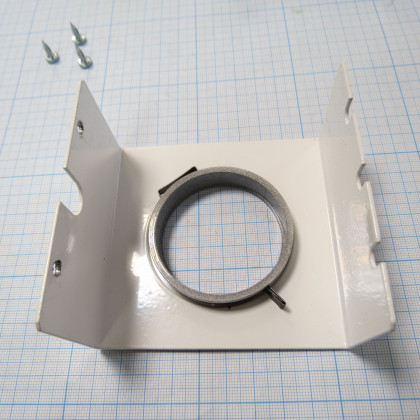

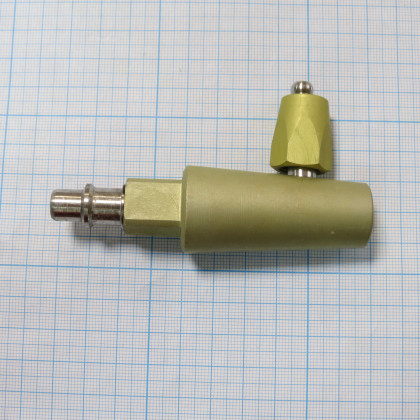

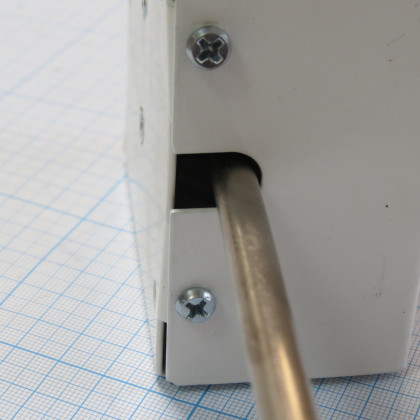

Система клапанная быстроразъемная СКБ-1 состоит из трех сборочных единиц: газовый штекер, газовый клапан и монтажная коробка.

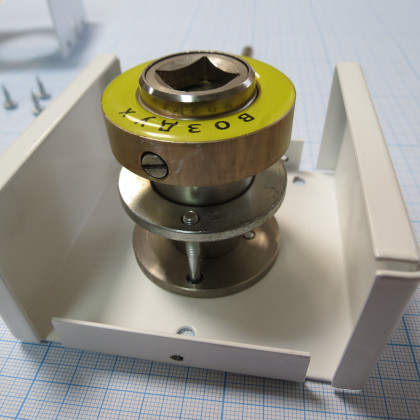

Устройство газового клапана:
4-шильдик, 5-шайба, 6-планка запорная, 7-сепаратор, 8-пружина, 9-трубка подвода газа, 10-пружина, 11-клапан, 12-основание
.jpg "Схема газового клапана СКБ-1")

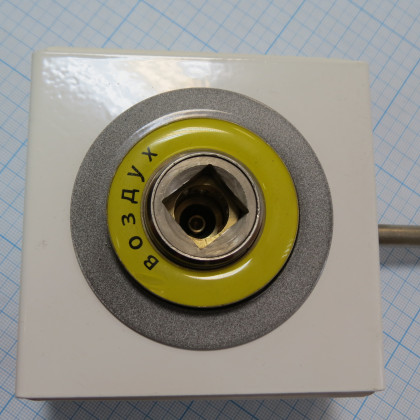

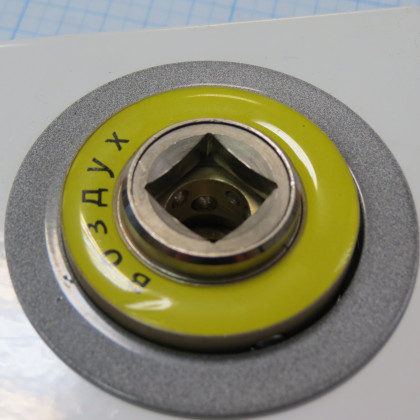

Гнездо газового клапана и газовый штекер в завистимости от среды могут выпускаться в трех вариантах геометрической формы: шестигранник (кислород, углекислота), круглый (закись азота), квадрат (воздух, вакуум)
|
Технические характеристики СКБ-1:
|
|
Наименование
|
Значение
|
| Рабочее давление для всех видов газов, МПа |
0,2 – 0,6 |
| Диаметр номинального прохода DN, мм |
4 |
| Класс герметичности по ГОСТ 9544 |
- В1 |
| Наибольший расод газа, л/мин |
40 |
| Усилие для соединения и рассоединения не более, кг |
1.3 |
| Габаритные размеры, мм |
95х128х205 |
| Масса не более, кг |
1.0 |
|
Внимание! Не допускается попадание смазочных материалов во время монтажа клапанной быстроразъемной системы СКБ-1 во внутреннее отверстие газового клапана для кислорода и на штуцер газового штекера для кислорода.
Категорически запрещается применение любых комплектующих СКБ-1 на не соответствующий газ.
