Система клапанная быстроразъемная СКБ-1 монтируется в газовые магистрали низкого давления и позволяет оперативно подключить пневмооборудование к источнику нужного газа. СКБ-1 имеет возможность устанавливаться в магистрали с кислородом. СКБ-1 и ее комплектующие имеют цветовую маркировку в зависимости от вида газа в магистрали, в которую предполагается монтаж СКБ. В данном случае клапанная система предназначена для кислорода и, соответственно, имеет синюю маркировку шильдика.
Монтаж клапана разработан так, что к нему подходят штекера различных производителей, как отечественных, так и европейских со стандартом DIN.
Данные газовые разъемы направлены на обеспечение максимальной защиты пациента от роковых ошибок персонала, вызванных человеческим фактором. Суть в том, что медработник не сможет перепутать трубки и подключить не тот газ – штекера имеют специальный запирающий механизм, который исключает расстыковку. Помимо этого штекера помогают уменьшить расход медицинского газа за счет своей высокой герметичности.
СКБ-1 крепится в любом удобном для подачи рабочей среды месте. Принцип работы быстроразъемного соединения основан на быстром, надежном подключении или отключении рабочей среды к источнику потребления.

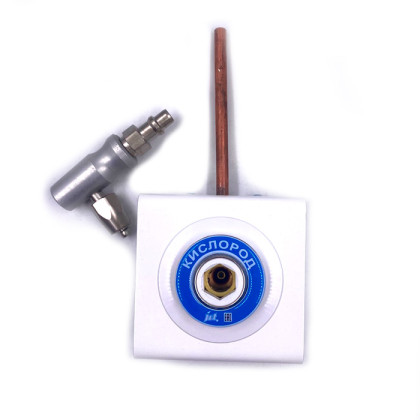

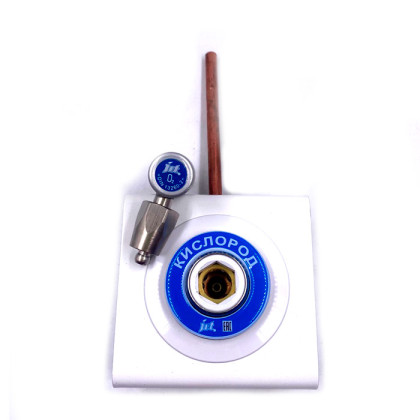

Система клапанная быстроразъемная СКБ-1 состоит из трех сборочных единиц: газовый штекер, газовый клапан и монтажная коробка.
Устройство газового клапана:
4-шильдик, 5-шайба, 6-планка запорная, 7-сепаратор, 8-пружина, 9-трубка подвода газа, 10-пружина, 11-клапан, 12-основание.
.jpg "Схема газового клапана СКБ-1")
Гнездо газового клапана и газовый штекер в зависимости от среды могут выпускаться в трех вариантах геометрической формы: шестигранник (кислород, углекислота), круглый (закись азота), квадрат (воздух, вакуум).
В комплект СКБ-1 входят:
1. Штекер газовый (ШГ) 1шт.
2. Клапан газовый (КГ) 1шт.
3. Коробка монтажная (КМ) 1шт.
4. Паспорт 1шт.
|
Технические характеристики СКБ-1:
|
|
Наименование
|
Значение
|
| Рабочее давление для всех видов газов, МПа |
0,2 – 0,6 |
| Диаметр номинального прохода DN, мм |
4 |
| Вакуумное номинальное давление, МПа |
- 0,08 |
| Пропускная способность, л/мин |
40 |
| Усилие для соединения и рассоединения не более, кг |
1.3 |
| Габаритные размеры, мм |
95х95х60 |
| Пропускная способность вакуумного клапана, л/мин |
10 |
| Работа в интервале температур окружающей среды, °С |
+10 до +35 |
Внимание! Не допускается попадание смазочных материалов во время монтажа клапанной быстроразъемной системы СКБ-1 во внутреннее отверстие газового клапана для кислорода и на штуцер газового штекера для кислорода.
|
Категорически запрещается применение любых комплектующих СКБ-1 на не соответствующий газ!
