СКБ-1 (система клапанная быстроразъемная) стандарта DIN
Система клапанная быстроразъемная СКБ-1 подсоединяется в газовые магистрали низкого давления для оперативного подключения пневмооборудования к источникам нужного газа. Модификации СКБ-1 могут устанавливаться в магистрали следующих газов: кислород, углекислота, закись азота, воздух, вакуум. СКБ-1 и ее комплектующие имеют цветовую маркировку в зависимости от вида газа в магистрали, в которую предполагается монтаж СКБ. Данное быстросъемное соединение предназначено для подведения NO2 (закись азота) и имеет зеленую маркировку шильдика и штекера.
СКБ-1 можно прикрепить практически в любом удобном для подачи рабочей среды месте. Принцип работы быстроразъемного соединения основывается на простом, быстром и надежном подключении или отключении рабочей среды к источнику потребления.

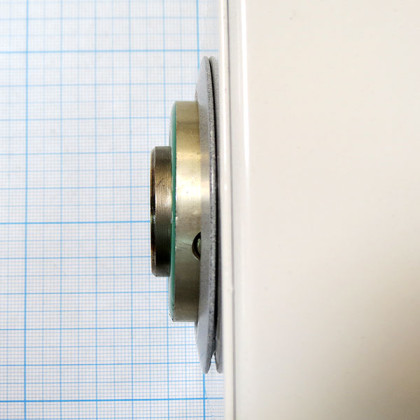

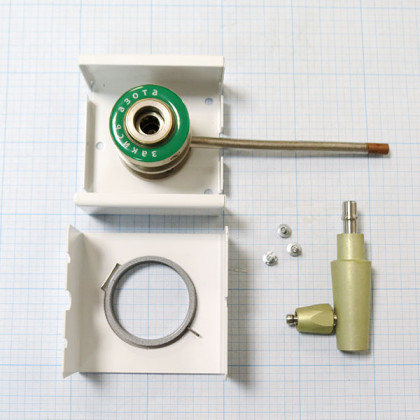

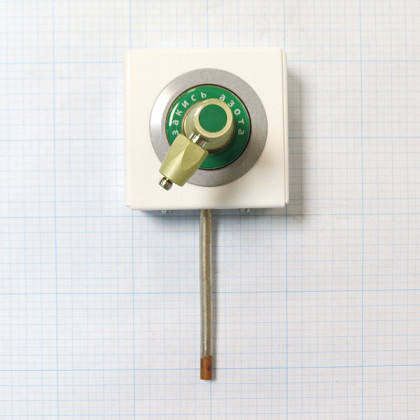

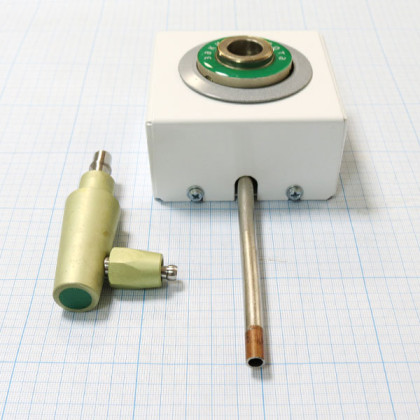

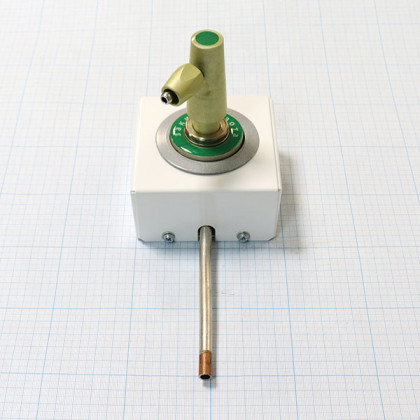

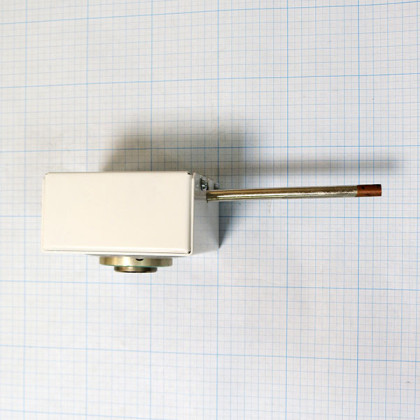

Система клапанная быстроразъемная СКБ-1 состоит из трех сборочных элементов: штекер газовый (с зеленой цветовой маркировкой и круглым сечением соединения), газовый клапан (зеленый шильдик и круглое сечение гнезда) и монтажная коробка.

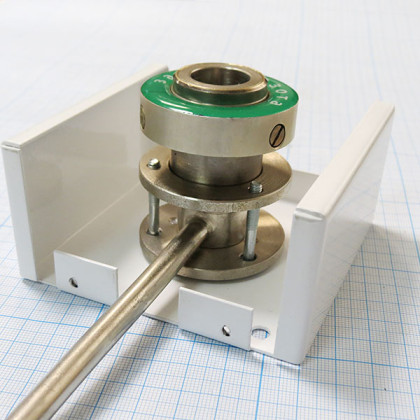

Устройство газового клапана:
4-шильдик, 5-шайба, 6-планка запорная, 7-сепаратор, 8-пружина, 9-трубка подвода газа, 10-пружина, 11-клапан, 12-основание
.jpg "Схема газового клапана СКБ-1")

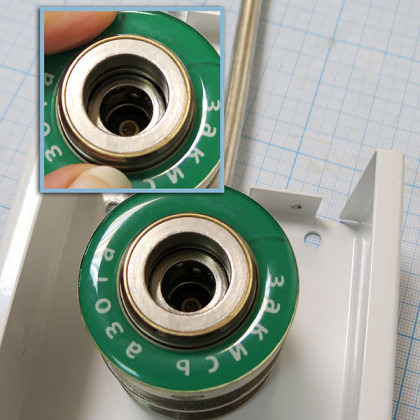

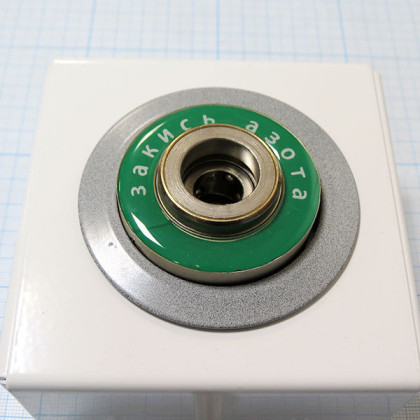

Гнездо газового клапана и газовый штекер в завистимости от предназначения выпускаются в трех вариантах геометрической формы: шестигранник (кислород, углекислота), круглый (закись азота), квадрат (воздух, вакуум)

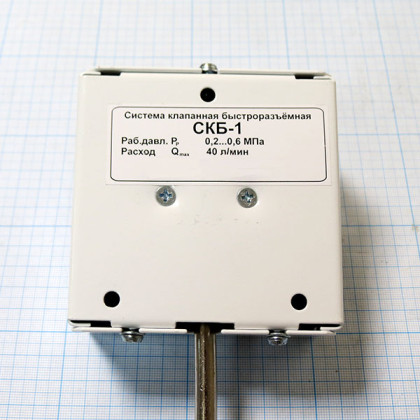

| Технические характеристики СКБ-1 (закись азота) |
|
Наименование
|
Значение
|
| Диаметр номинального прохода DN, мм |
4 |
| Давление номинальное PN, МПа |
от 0.2 до 0.6 |
| Класс герметичности по ГОСТ 9544 |
В1 |
| Наибольший расход газ, л/мин, не менее |
40 |
| Усилие для соединения и рассоединения не более, кг |
1.3 |
| Габаритные размеры, мм |
95х128х205 |
| Масса не более, кг |
1.0 |
|
Внимание! Не допускается попадание смазочных материалов во время монтажа клапанной быстроразъемной системы СКБ-1 во внутреннее отверстие газового клапана для кислорода и на штуцер газового штекера для кислорода.
Категорически запрещается применение любых комплектующих СКБ-1 на не соответствующий газ.
