Поэтажная отключающая коробка УГВ-4 предназначена для перекрывания потока газа и контроля давления в магистрали. Коробка может использоваться для кислорода, углекислого газа, закиси азота, воздуха, азота.
|
Основные технические характеристики Поэтажной отключающей коробки УГВ-4/1 (один газ)
|
|
Наименование
|
Значение
|
| Клапан запорный К1412-16 DN8 кол-во, шт |
1
|
| Диаметр условного прохода DN, мм |
8
|
| Давление условное PN, кг/см3 |
16
|
| Габаритные размеры, мм |
170х104х230
|
| Вес, кг |
4
|
| Резьбы штуцеров |
М20х1,5
|
| Конфирматы для крепления коробки |
7х50
|
| Крепежный размер, мм |
100х184
|
|
Комплектность поэтажной отключающей коробки УГВ-4/1

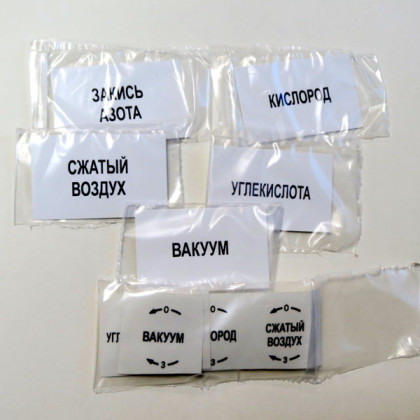

Коробка в сборе, ключи для замка (2 шт.), паспорт, наклейка, в сборе с клапаном идут: шильдик и стопорное кольцо, гайки М20х1,5 (2 шт.), ниппели (2 шт.), заглушки (2 шт.); запасное кольцо 007-010-019.

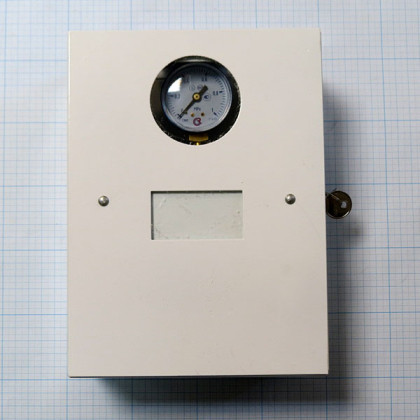

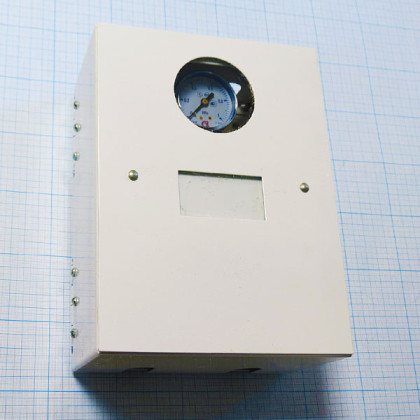

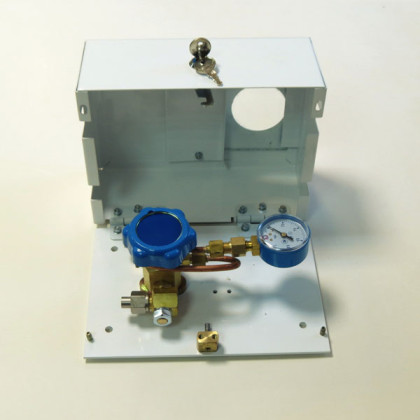

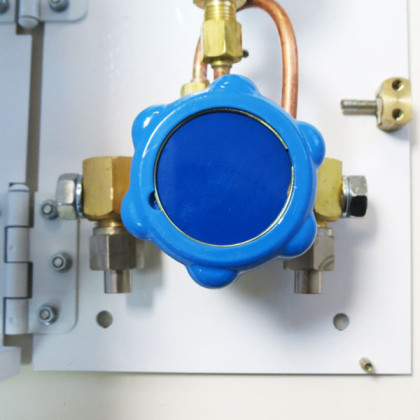

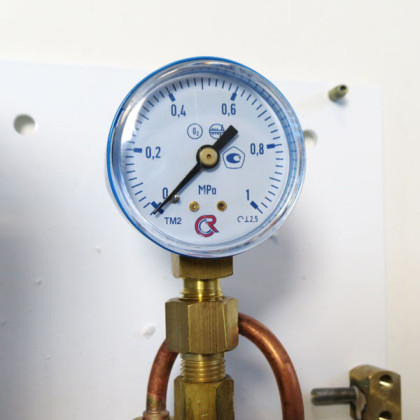

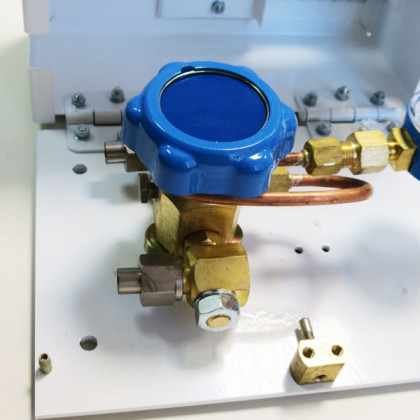

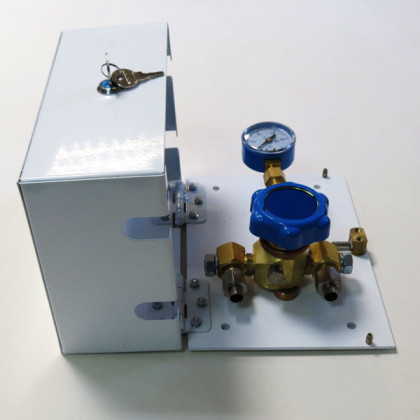

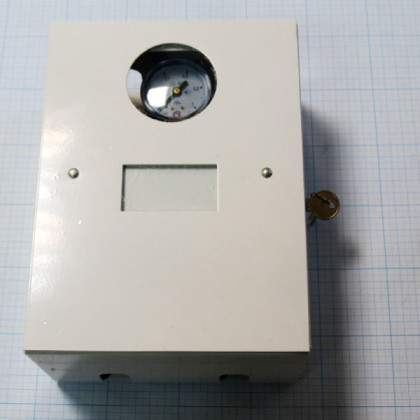

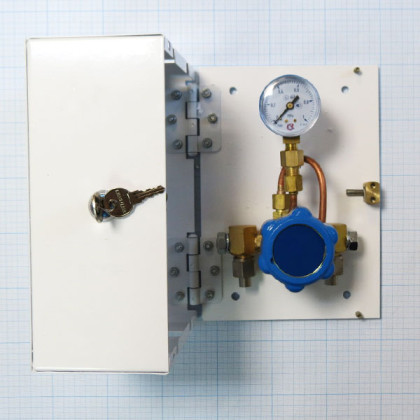

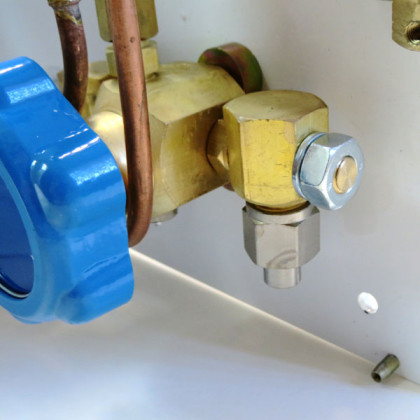

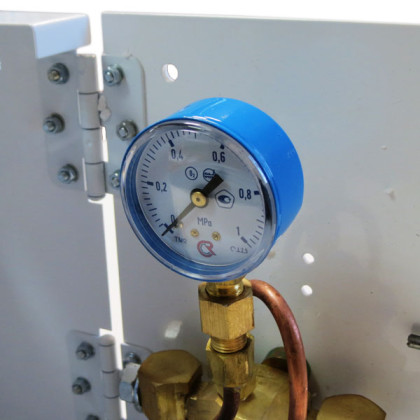

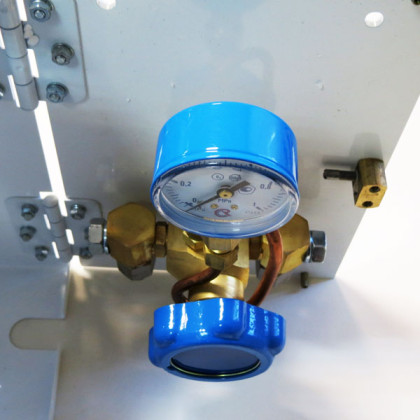

Поэтажная коробка состоит из закрытого корпуса с замком, внутри расположен запорный клапан с манометром, для снятия показаний манометра на передней части коробки имеется отверстие, закрытое стеклом. Развальцованная на конус труба диаметром 12 мм присоединяется к штуцеру с резьбой М20х1,5 с помощью гайки и ниппеля. Перекрывание клапана производится вращением маховика по часовой стрелке.
Резьба клапана запорного К1412-16 DN8 смазана кислородостойкой смазкой ВНИИНП-282 ТУ 38.1011261-89. Применение другой смазки категорически запрещается!
