Поэтажная отключающая коробка УГВ-4 предназначена для перекрывания потока газа и контроля давления в магистрали. Данная коробка предназначена для кислорода, сжатого воздуха и вакуума. Также у нас Вы можете заказать подобное оборудование для углекислого газа, закиси азота, азота.
| Основные технические характеристики Поэтажной отключающей коробки УГВ-4/3 (три газа) |
|
Наименование
|
Значение
|
| Клапан запорный К1412-16 DN8 кол-во, шт |
3
|
| Диаметр условного прохода DN, мм |
8
|
| Давление условное PN, кг/см3 |
16
|
| Габаритные размеры, мм |
410х104х230
|
| Вес, кг |
6
|
| Резьбы штуцеров |
М20х1,5
|
| Конфирматы для крепления коробки |
7х50
|

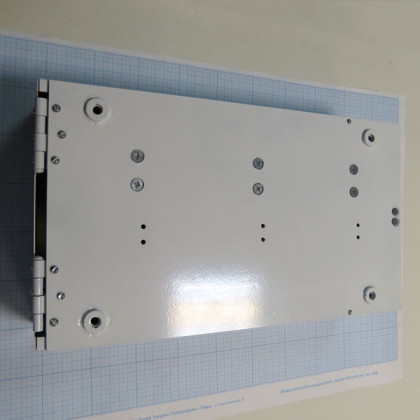

| Крепежный размер, мм |
310х184
|
|
Комплектность поэтажной отключающей коробки УГВ-4/3
Коробка в сборе, ключи для замка (2 шт.), паспорт, наклейки (3 шт.), в сборе с клапаном идут: шильдики и стопорные кольца (по 3 шт.), гайки М20х1,5 (6 шт.), ниппели (6 шт.), заглушки (6 шт.); запасные кольца 007-010-019 (6 шт.).

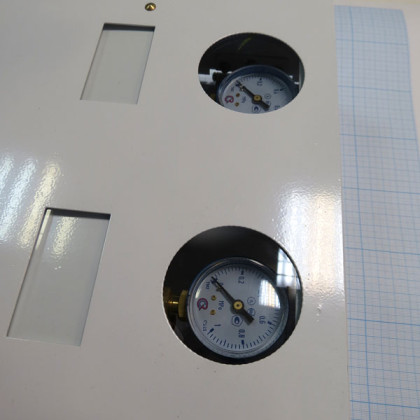

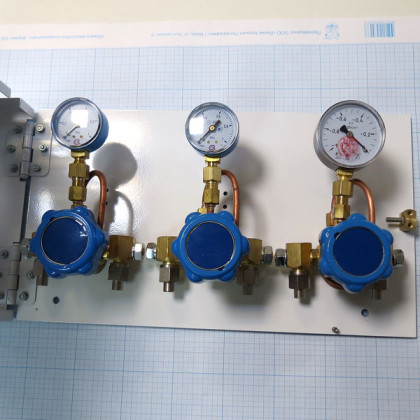

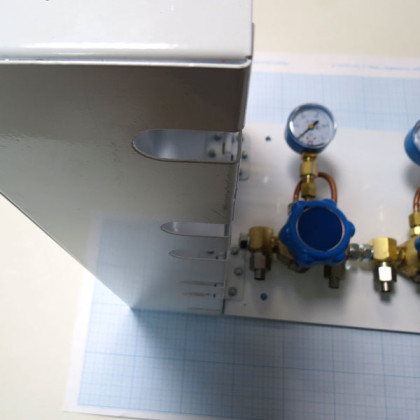

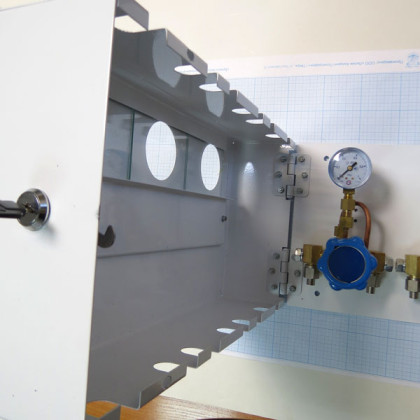

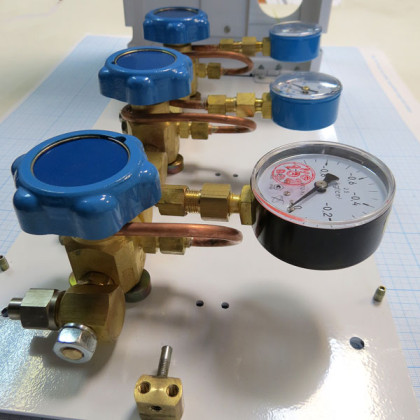

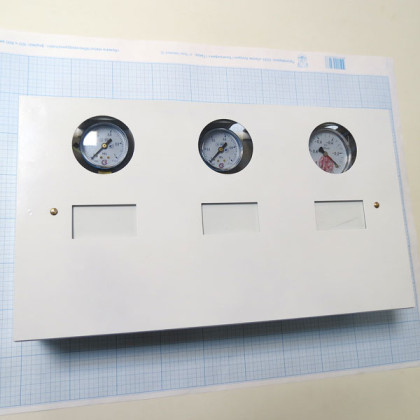

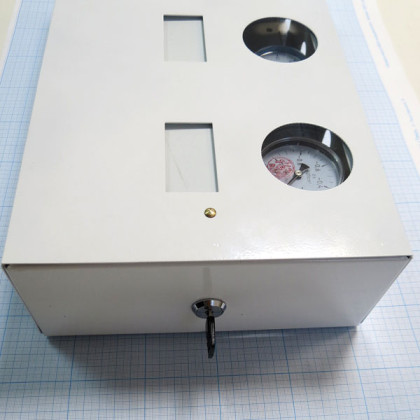

Поэтажная коробка состоит из закрытого корпуса с замком, внутри расположены запорные клапаны с манометрами, для снятия показаний манометров на передней части коробки имеются отверстия, закрытые стеклом. Развальцованная на конус труба диаметром 12 мм присоединяется к штуцеру с резьбой М20х1,5 с помощью гайки и ниппеля. Перекрывание клапанов производится вращением маховика по часовой стрелке.
Резьба клапана запорного К1412-16 DN8 смазана кислородостойкой смазкой ВНИИНП-282 ТУ 38.1011261-89. Применение другой смазки категорически запрещается!
