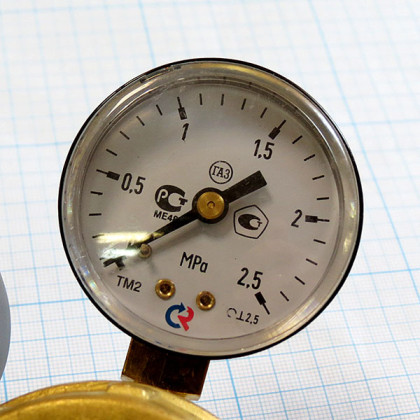

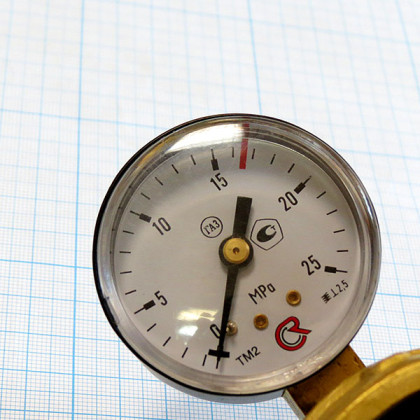

Манометры, используемые на редукторе, не поверяются.

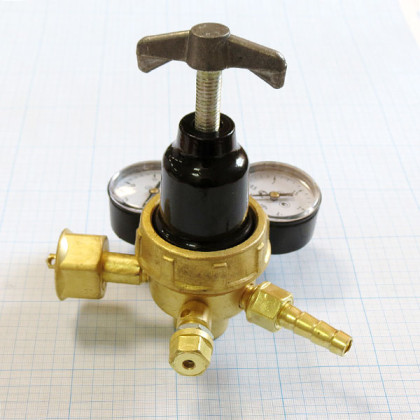

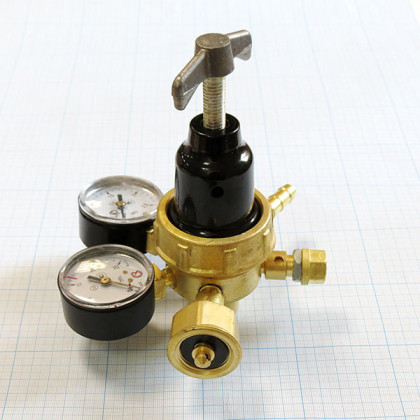

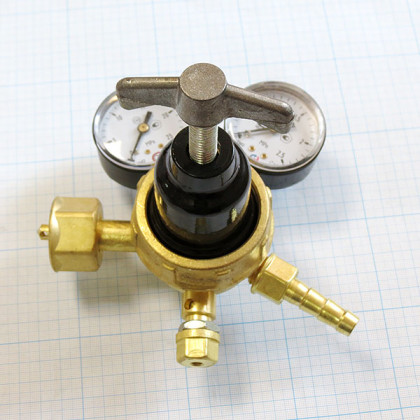

Одноступенчатый баллонный редуктор на азот предназначен для понижения давления газа, поступающего из баллона, и автоматического поддержания заданного рабочего давления. Редукторы выпускаются для газов: аргона - БАРО-50-4, БАРО-5МГ; гелия - БГО-50-4, БГО-5МГ. азота - БАЗО-50-4, БАЗО-5МГ; сжатого воздуха - БВ3О-50-4, БВЗО-5МГ. Для редукторов устанавливается вид климатического исполнения УХЛ по ГОСТ 15150, но для работы в интервале температур от минус 25° до плюс 50°С.
| Технические характеристики Редуктор БАЗО-50-4 (баллонный для азота) |
|
Наименование
|
Значение
|
| Код изделия |
014521
|
| Нормативная документация |
ТУ 3645-026-00220531-95 |
| Наибольшая пропускная способность, м3/ч |
50 |
| Наибольшее давление газа на входе, МПа (кгс/см2) |
20 (200)
|
| Наибольшее рабочее дав-ление газа, МПа(кгс/см2) |
1,25 (12,5)
|
| Габаритные размеры, мм, не более |
170x140x155
|
| Масса, кг, не более |
1,5
|
|

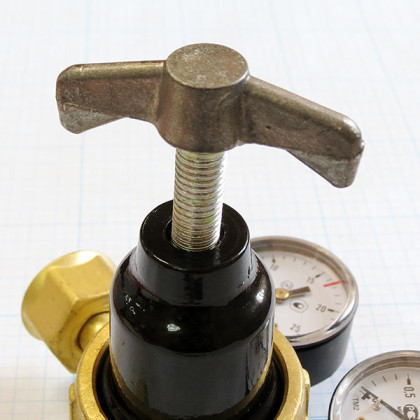

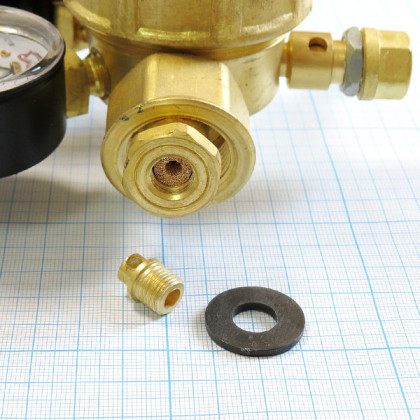

Перед присоединением редуктора к баллону внешним осмотром убедитесь в исправности установленных на редукторе манометров, прокладки и наличии фильтра во входном штуцере. Присоедините редуктор к вентилю баллона. Заглушите выходной штуцер редуктора. Подайте давление из баллона на вход редуктора. Регулирующим винтом установите рабочее давление и проверьте герметичность соединений. Проверьте редуктор на самотек. Для этого выверните регулирующий винт, освободив пружину. Стрелка манометра рабочего давления должна оставаться на месте: медленное наращивание рабочего давления указывает на самотек, падение рабочего давления - на негерметич- ность соединений редуктора. В обоих случаях требуется ремонт редуктора. Периодически не реже одного раза в квартал, перед началом работы производите принудительную продувку предохранительного клапана 2-3 раза. В связи с явлением релаксации необходимо перед запуском в работу, а также не реже одного раза в три месяца проверять герметичность сопряжения манометров, предохранительного клапана и прокладок с корпусом редуктора. При нарушении герметичности необходимо подтянуть резьбовые соединения. При любой неисправности немедленно закройте запорный вентиль, выпустите из редуктора газ и устраните неисправность. После окончания работы закройте вентиль баллона и выверните маховичок (винт) редуктора до освобождения нажимной пружины. Ремонт редуктора, связанный с частичной или полной его разборкой, должен производиться лицами, назначенными администрацией и прошедшими обучение ремонту газосварочной аппаратуры. При ремонте рекомендуем использовать запасные части нашего производства.
