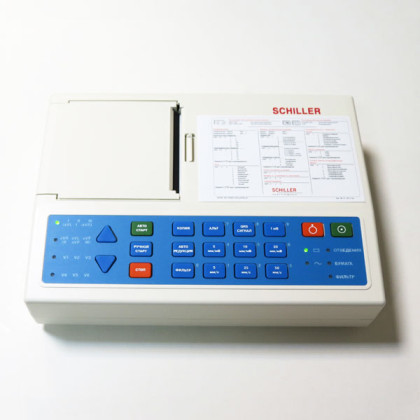

Электрокардиограф Schiller Cardiovit AT-1 это 3-х канальный кардиограф (аппарат ЭКГ), на котором сигналы от всех (12) отведений ЭКГ обрабатываются одновременно, что обеспечивает непрерывную регистрацию ЭКГ.

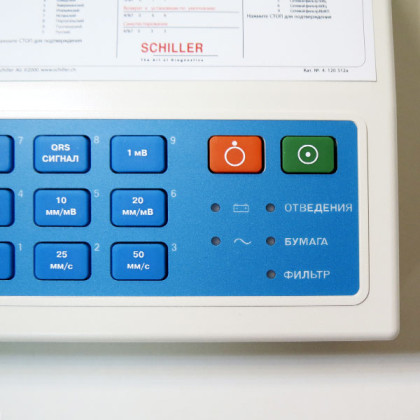

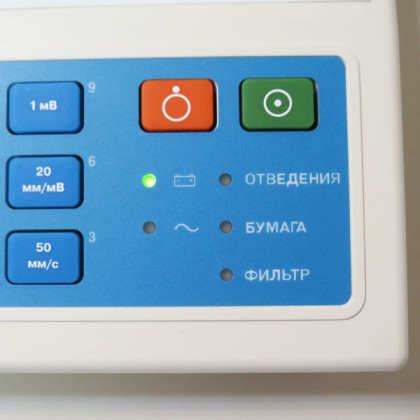

В трехканальном электрокардиографе Schiller Cardiovit AT-1 существует современная система световой индикации и звуковой сигнализации выбранных режимов работы и нештатных ситуаций (сбоев или помех).
Трехканальный электрокардиограф Schiller Cardiovit AT-1 предназначен исключительно для использования квалифицированными врачами или медицинским персоналом под непосредственным наблюдением врачей.
| Таблица 1 — Технические характеристики медицинского оборудования Электрокардиограф SCHILLER CARDIOVIT AT-1 производство Швейцария (кардиограф Шиллер АТ-1 артикул CH-6341) |
|
Наименование
|
Значение
|
| Допустимое напряжения питания (В) |
100–115, 220–240
|
| Допустимая частота переменного тока питающего напряжения (Гц) |
50 и 60
|
| Потребляемая мощность не более (В·А) |
28
|
| Скоросто подачи бумаги (мм/с) |
5, 25 и 50
|
| Чувствительность, настраивается автоматически или вручную (мм/мВ) |
5, 10 и 20
|
| Разрешение термоголовки внутреннего термопринтера (точек/мм) |
8
|
| Частотный диапазон цифровой регистрации (Гц) |
0,05–150
|
| Частота дискретизации (Гц) |
1000
|
| Динамический диапазон для переменного напряжения (мВ) |
10
|
| Максимальный потенциал электрода для постоянного напряжения (мВ) |
300
|
| Входной импеданс не менее (МОм) |
10
|
| Ток утечки пациента не более (мкА) |
5
|
| Габаритные размеры аппарата ВхШхГ (мм) |
69х290х210
|
| Вес трехканального электрокардиографа AT-1 (кг) |
2,9
|
|

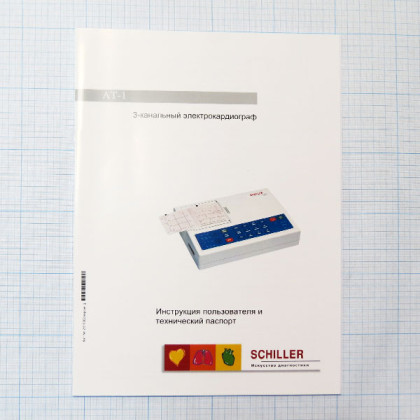

Остальные технические характеристики трехканального электрокардиографа AT-1, а также схему наложения электродов кабеля пациента (стандартные отведения) можно посмотреть в паспорте во вкладке документация.
Основные особенности трехканального электрокардиографа Schiller Cardiovit AT-1:

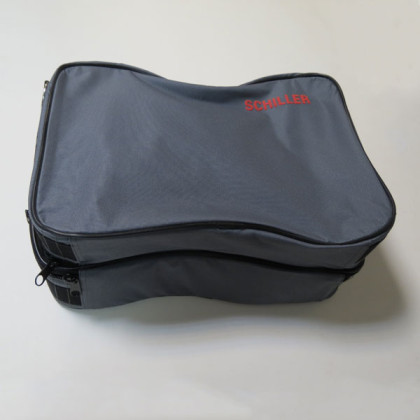

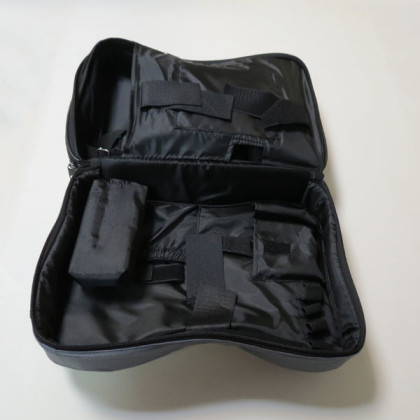

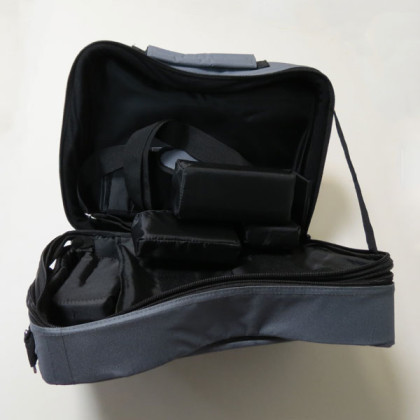

- Обладает небольшим весом и компактными размерами; в комплекте есть сумка для переноски.

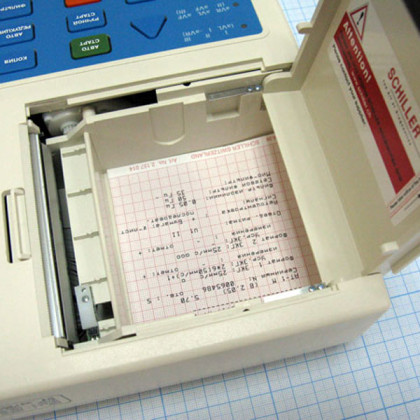

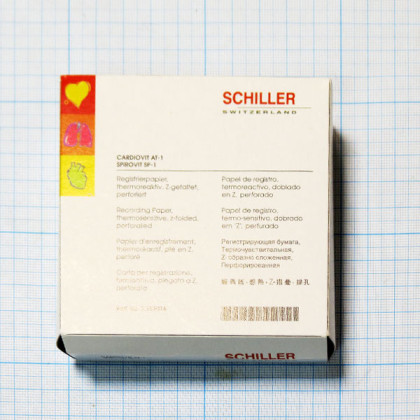

- Печать с помощью встроенного термопринтера на специальной Z-образно сложенной термобумаге.
- Встроенный аккумулятор при полном заряде обеспечивает кардиографу 2 часа работы.

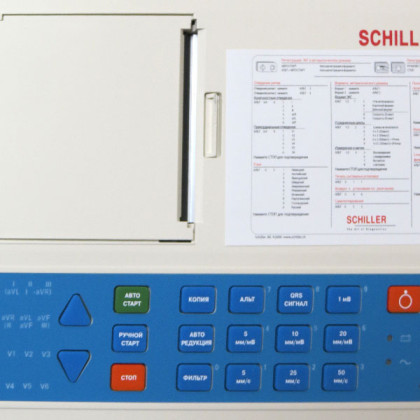

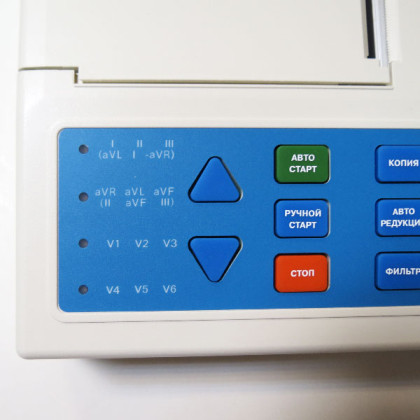

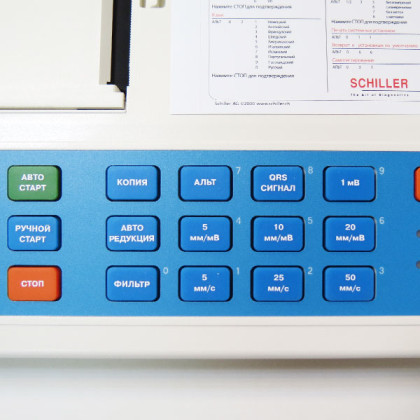

- Доступ к основным функциям кардиографа осуществляется нажатием одной клавиши.
- Возможность печати на 10 языках и выбора формата печати из 2-х предустановленных.
- Опция интерпретации (включая измерения) для взрослых и детей.
Трехканальный электрокардиограф Schiller Cardiovit AT-1 обладает возможностью установки трех различных фильтров, смягчающих влияние помех на результаты измерения ЭКГ:
- Цифровой фильтр изолинии подавляет чрезмерный дрейф изолинии (3 режима: 0.05, 0.15 и 0.30 Гц); Использовать с осторожностью, так как фильтр влияет на форму сигнала ЭКГ.
- Сетевой фильтр (адаптивный цифровой фильтр) подавляет помехи сети питания переменного тока без искажения ЭКГ-сигнала (3 режима: 50 Гц, 60 Гц и режим работы без фильтра).
- Миографический фильтр подавляет помехи, возникающие вследствие сильного мышечного тремора.
Главные преимущества аппарата:
- Разные форматы отчетов.
- Встроенный аккумулятор и принтер.
- Возможность изменения скорости печати.
- Полнофункциональный доступ к возможностям аппарата всего одной клавишей.
- Зарядное устройство встроенное.
- Маленький вес, что подразумевает компактность в эксплуатации.
- Два режима работы: ручной и автоматический.
При одновременном использовании нескольких медицинских приборов совместно с трехканальным электрокардиографом Schiller Cardiovit AT-1 существует опасность суммирования тока утечки, что может привести к искажению результатов. Если два или несколько медицинских приборов объединены в одну систему, необходимо использовать изолирующий трансформатор.

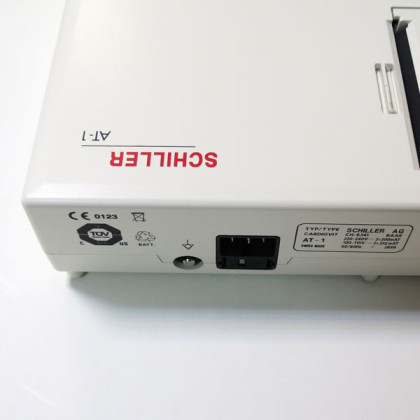

Также, если электрокардиограф трехканальный Schiller Cardiovit AT-1 используется совместно с другим медицинским оборудованием, то мы советуем «заземлить» кардиограф, подключив заземление к соответствующему гнезду на задней панели прибора. При работе в машине «скорой помощи» необходимо использовать заземление автомобиля.

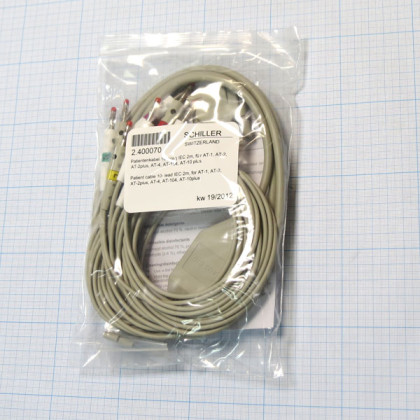

Электрокардиограф трехканальный Schiller Cardiovit AT-1 имеет классификацию CF согласно IEC 60601-1, что означает, что вход пациента полностью изолирован и защищен от дефибрилляции. Однако компания Schiller AG может гарантировать защиту от дефибрилляционного напряжения только при использовании оригинального кабеля пациента.
Не дотрагивайтесь до корпуса 3-х канального кардиографа Шиллер Кардиовит АТ-1 при проведении дефибрилляции.
Если в результате проведения дефибрилляции кабель пациента будет поврежден, то электрокардиограф подаст звуковой сигнал тревоги.
Цифровая и графическая информация, полученная на трехканальном электрокардиографе Шиллер Кардиовит АТ-1, а также любые интерпретационные результаты должны быть тщательно изучены с учетом всех клинических показателей состояния пациента.
Кроме того, необходимо принимать в расчет подготовку пациента и общее качество зарегистрированных данных, полученных от трехканального электрокардиографа Schiller Cardiovit AT-1, так как эти факторы могут оказывать воздействие на точность полученных результатов.
