Товар снят с производства

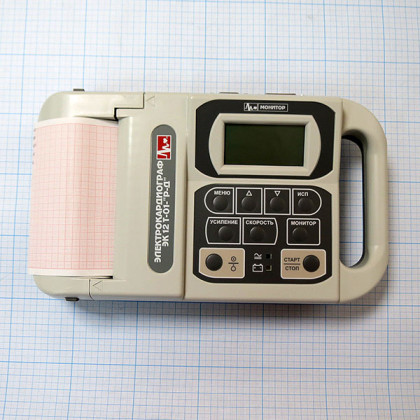

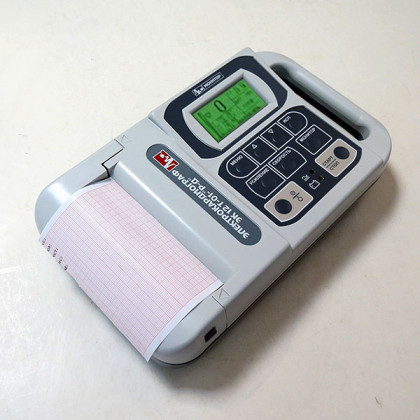

Портативный электрокардиограф ЭК12Т-01-"Р-Д" используется для электрокардиографических обследований. Одновременно прибор позволяет регистрировать 3, 6 и 12 общепринятых отведений, а также отведений по Нэбу.
Электрокардиограф может применяться в кабинетах ЭКГ в поликлиниках, клиниках, больницах, отделениях кардиореанимации и интенсивной терапии кардиологических отделений больниц, а также в других медицинских учреждениях.
Рекомендации по эксплуатации электрокардиографа в помещениях:
- температура окружающего воздуха от 10 до 40°С;
- относительная влажность 80% при температуре 25°С и при более низких температурах без конденсации влаги;
- атмосферное давление 84-106.7 кПа (630-800 мм. рт. ст.)
Работа электрокардиографа на русском языке, дисплей с подсветкой с возможностью отображения отведений, защита от дефибрилляции.

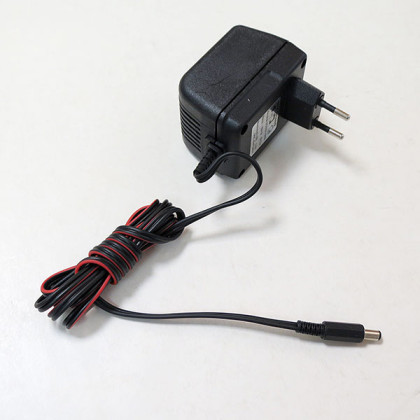

Миниатюрный переносной электрокардиограф ЭК12Т-01-Р-Д может питаться от сети переменного тока 50Гц/198-242В, внешнего аккумулятора 10-18В или внутреннего источника питания - аккумуляторной батареи 7,2В (от 6 до 8В), которые заряжаются при подключения электрокардиографа к сети переменного тока.
| Технические характеристики электрокардиографа ЭК12Т-01-Р-Д |
|
Наименование
|
Значение
|
| Мощность, потребляемая кардиографом, не более |
10 Вт |
| Масса в полном комплекте поставки не более |
3,5 кг |
| Масса блока электрокардиографического не более |
1,2 кг |
| Габаритные размеры блока электрокардиографического |
260x154x67 мм |
| Диапазон напряжений регистрируемых входных сигналов в пределах (размах) |
от 0,03 мВ до 10 мВ |
|
Пределы допускаемой относительной погрешности измерения напряжения в диапазоне
от 0,1 до 0,5 мВ, не более
от 0,5 до 4 мВ, не более
|
±15 %
±7%
|
| Нелинейность |
в пределах ±2% |
| Чувствительность соответствует значениям |
5; 10; 20 или 40 мм/мВ |
| Пределы допустимой относительной погрешности установки чувствительности не более |
±5 % |
| Входной импеданс не менее |
5 МОм |
| Коэффициент ослабления синфазных сигналов ЭК не менее |
100000 (100 дБ) |
| Диапазон измерения ЧСС электрокардиографом |
от 30 до 225 уд/мин |
| Погрешность измерения ЧСС не более |
± 1 уд/мин |
|
Регистрация ЭКГ ЭК12Т-01-Р-Д может проводиться в следующих режимах:
- регистрация 12-ти отведений одновременно и вывод их на печать поперек бумаги в автоматическом режиме с эффективной шириной записи каждого отведения не менее 40 мм;
- регистрация 12-ти отведений одновременно и вывод их на печать по 6 отведений вдоль бумаги в ручном или автоматическом режиме с эффективной шириной записи каждого отведения не менее 20 мм;
- регистрация 12-ти отведений одновременно и вывод их на печать по 3 отведения вдоль бумаги в ручном или автоматическом режиме с эффективной шириной записи каждого отведения не менее 40 мм;
- регистрация 12-ти отведений одновременно и вывод их на печать по 3 отведения вдоль бумаги длительностью по 5 секунд с одновременной печатью 2-го отведения длительностью 20 секунд для анализа аритмий;
- регистрация 12-ти отведений в “режиме проб” - многократная регистрация ЭКГ с заданным интервалом в течение заданного времени;
- регистрация 12-ти отведений в “режиме аритмии” - автоматическая регистрация ЭКГ при обнаружении аритмии или экстрасистол у пациента;
- регистрация RR-граммы в течение заданного времени;
Основные параметры режима съема электрокардиограммы: режим, чувствительность, скорость, включение антитреморного фильтра (30 Гц) и антидрейфового фильтра (0,12 или 0,4 Гц), ЧСС, а также дата и время выводятся на печать рядом с ЭКГ. Время регистрации в автоматическом режиме задается пользователем от 2 до 10 секунд. На дисплее прибора отображаются параметры режимов съема, меню или одно из 12 отведений ЭКГ.
