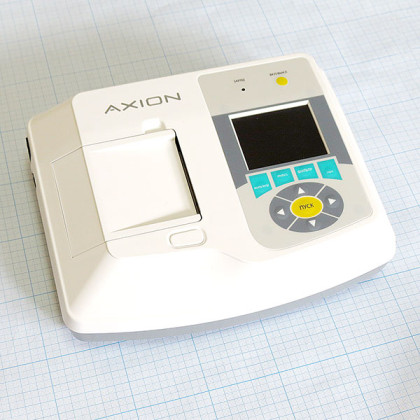

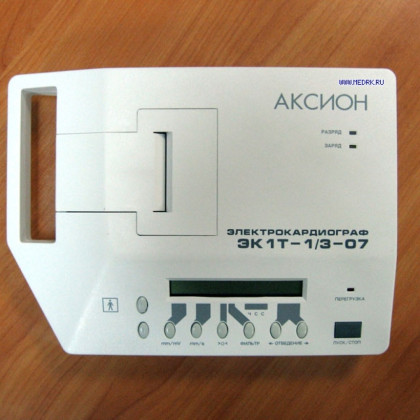

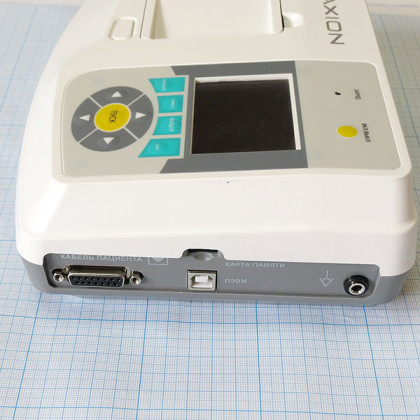

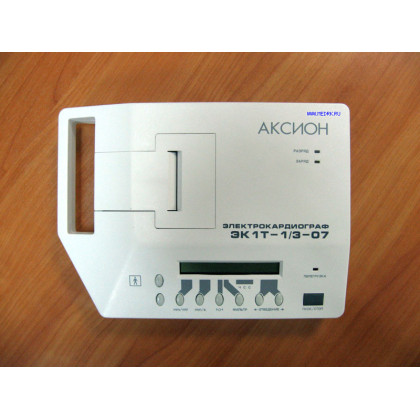

Электрокардиограф портативный ЭК1Т-1/3-07 1/3 канальный «Аксион» является переносным прибором с регистрацией ЭКГ на термобумаге (подключается к ПЭВМ типа IBM PC через COM-порт посредством интерфейса RS-232).
Электрокардиограф ЭК1Т-1/3-07 предназначен для измерения, графической регистрации биоэлектрических потенциалов сердца при диагностике состояния сердечно-сосудистой системы человека, вывода изображения ЭКГ на дисплей ПЭВМ и печати на принтере ПЭВМ.
Электрокардиограф ЭК1Т-1/3-07 обеспечивает регистрацию отведений I, II, III, aVR, aVL, aVF и V1–V6 при ручном и автоматическом режиме работы.
| Технические характеристики электрокардиографа портативного ЭК1Т-1/3-07 |
| Наименование |
Значение |
| Диапазон входных напряжений (мВ) |
0,03–5
|
| Чувствительность (мм/мВ) |
5, 10 и 20
|
| Относительная погрешность при измерении напряжения в диапазоне 0,1–0,5 мВ (%) |
±15
|
| Относительная погрешность при измерении напряжения в диапазоне 0,5–4 мВ (%) |
±7
|
| Нелинейность (%) |
±2
|
| Эффективная ширина записи канала не менее (мм) |
40
|
| Эффективная ширина записи трех каналов не менее (мм) |
48
|
| Скорость движения носителя записи с погрешностью ±3% (мм/с) |
25 и 50
|
| Относительная погрешность при измерении интервалов времени в диапазоне 0,1–1,0 с (%) |
±7
|
| Постоянная времени не менее (с) |
3,2
|

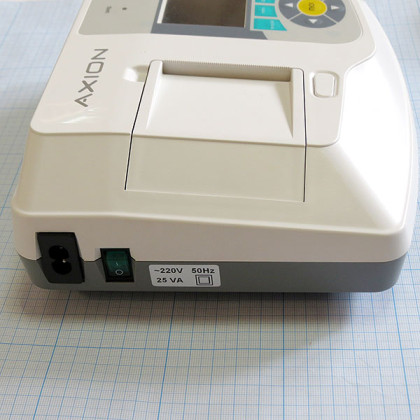

| Сетевое напряжение питания с частотой 50 Гц (В) |
220±22
|

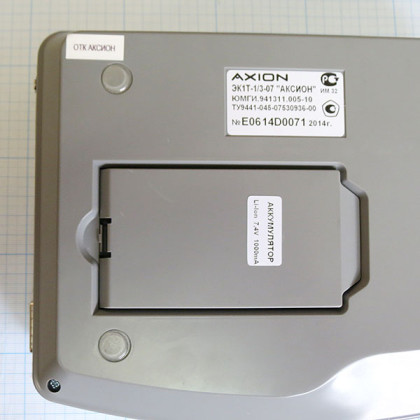

| Автономное напряжение питания от встроенной аккумуляторной батареи (В) |
7,2
|
| Время установления рабочего режима после включения не более (мин) |
1
|
| Время непрерывной работы прибора от сети переменного тока не более (ч) |
8
|
| Мощность, потребляемая от сети переменного тока не более (В·) |
20
|
| Кол-во зарегистрированных ЭКГ при автономной работе от заряженного аккумулятора не менее (шт) |
60
|
| Время заряда аккумуляторной батареи не более (ч) |
12
|
| Габаритные размеры аппарата без кабеля пациента (мм) |
296х217х66
|
| Габаритные размеры сетевого блока питания без соединительных кабелей (мм) |
155х77х55
|
| Масса портативного электрокардиографа не более (кг) |
1,75
|
| Масса блока питания не более (кг) |
0,95
|
| Средний срок службы не менее (лет) |
5
|
| Средняя наработка на отказ не менее (ч) |
4000
|
Примечание: при работе в режиме печати по трем каналам производится автоматическое ограничение чувствительности на уровне 10 мм/мВ. |
Входы данного электрокардиографа защищены от импульсов дефибриллятора с энергией до 360 Дж при работе с кабелем пациента, входящим в состав аппарата.
Электрокардиограф ЭК1Т-07 имеет автоматический и ручной режимы регистрации кардиографических отведений. В автоматическом режиме производится синхронная регистрация кардиографических отведений длительностью 3,5 секунды с выводом на печать по одному или трем каналам.

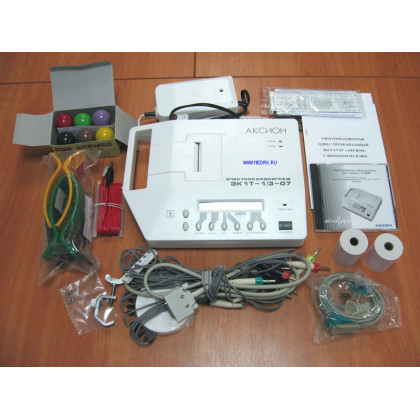

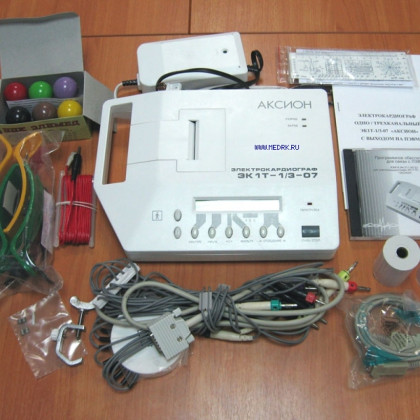

В состав изделия входят:
- электрокардиограф ЭК1Т-1/3-07 1/3 канальный «Аксион»;
- блок питания сетевой;

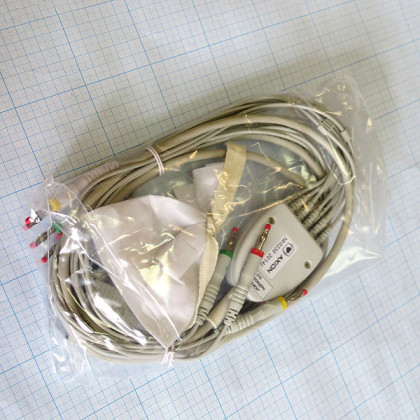

- кабель пациента (купить — ссылка ниже);

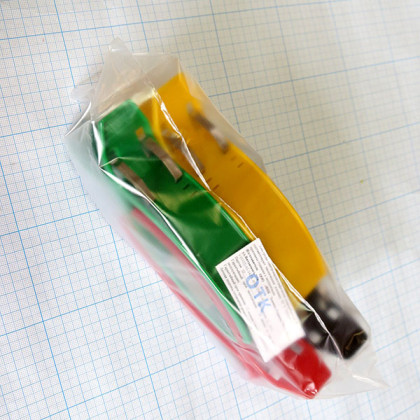

- 4 прижимных ЭКГ-электрода для конечностей (купить — ссылка ниже);

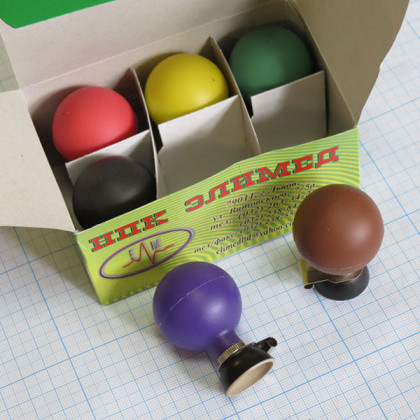

- шесть грудных присасывающихся ЭКГ-электродов (купить — ссылка ниже);
- кабель выравнивания потенциалов;
- струбцина для подключения кабеля выравнивания потенциалов;

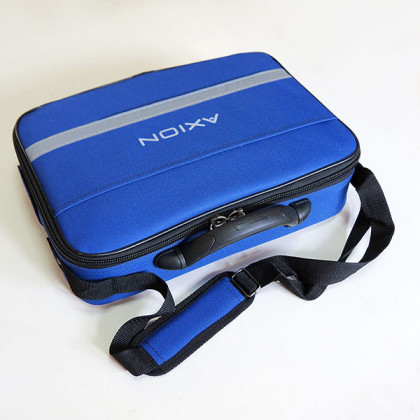

- сумка-футляр для переноски;
- комплект запасных частей (три плавких вставки);
- эксплуатационная документация (ее можно скачать с нашего сайта).
Применяемый в электрокардиографе ЭК1Т-07 носитель записи - рулон термобумаги. Рекомендуется применять ЭКГ-бумагу типа К5723АК12 (Россия) или TF50KS-EZC (Nippon Paper Industries) шириной от 57 до 58 мм с диаграммной сеткой или без, диаметр рулона не более 50 мм.
К электрокардиографу «Аксион» подходят следующие комплектующие:
Аккумулятор 6H-A2100 Ni-MH
Кабель пациента для ЭК1Т-07 Аксион
Электрод для конечностей
