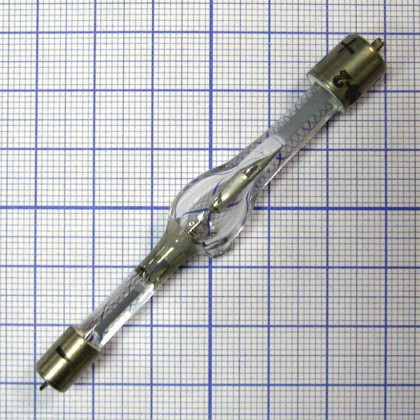

Лампа ДРШ 100-2 является
дуговой ртутной шаровой ультрафиолетовой лампой сверхвысокого давления с естественным охлаждением.
Ртутно-кварцевая лампа ДРШ 100-2 работает в непрерывном режиме на постоянном токе и предназначена для эксплуатации в светолучевых осциллографах, оптических приборах, для лабораторных работ, а также в качестве запасных частей для различного лабораторного и медицинского оборудования.
Лампа ДРШ 100-2
поставляется в климатическом исполнении УХЛ категории размещения 4.2 по ГОСТ 15150-69.
| Таблица 1 — Технические характеристики медицинского оборудования Лампа ДРШ-100-2 |
|
Наименование
|
Значение
|
| Напряжение зажигания не более (В) |
53,5
|
| Допустимое напряжение на лампе (В) |
16–25
|
| Яркость не менее (Мкд·м−2) |
850
|
| Номинальная мощность (Вт) |
100
|
| Наработка не менее (ч) |
200
|
| Допустимый пусковой ток (А) |
6–8
|
| Длина не более (мм) |
85
|
| Диаметр колбы не более (мм) |
15
|
| Масса не более (г) |
10
|
| Рабочее положение |
±10°, анод внизу
|
| Функциональный аналог[?] |
Osram HBO 100W2
|
Примечание: величина напряжения питания указана для блока питания типа П133 |
При включении лампы ДРШ 100-2 необходимо
соблюдать полярность электродов — вывод со знаком «+» (анод) подключается к положительному полюсу источника питания.
Принудительное охлаждение лампы ДРШ 100-2 при её работе
не допускается и в установившемся режиме в закрытом объеме предельная температура воздуха на расстоянии 50 мм от стекла колбы в направлении, перпендикулярном продольной оси лампы не должна превышать 250 °C.
Повторное зажигание лампы ДРШ 100-2 возможно в течение 5 минут с момента её выключения.
Спустя не менее 7 минут после зажигания лампа ДРШ 100-2 достигает выходных параметров, указанных в
таблице 1 при номинальной мощности 100 Вт.
Допускается использование источника питания постоянного тока с напряжением холостого хода 60–120 В. В этом случае последовательно с лампой ДРШ 100-2 включается
балластное сопротивление, ограничивающее ток лампы 6–8 А. Зажигание лампы при этом осуществляется путем подачи напряжения на электроды лампы. Затем к колбе лампы необходимо
подвести электрод индуктора и включить последний на время не более 30 с. Длина искры индуктора должна быть 10–15 мм. После возникновения самостоятельного разряда в лампе индуктор
выключается.
Кварцевое стекло колбы лампы ДРШ 100-2 легко теряет свою прозрачность при загрязнении его поверхности, например, от прикосновения руками, от попадания влаги и т. д. Поэтому перед включением лампы
необходимо протереть колбу марлей, увлажненной спиртом.
Работающий вблизи лампы ДРШ 100-2 персонал, находящаяся аппаратура и горючие вещества должны быть
защищены от попадания в них горячих осколков колбыв в случае её разрыва.
Внимание! — При пользовании лампой ДРШ 100-2 должны быть приняты меры для защиты персонала от действия ультрафиолетового излучения.
