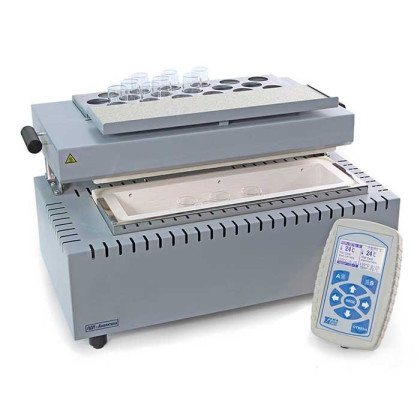

Конструкция печей ПДП-Аналитика разработки и производства НПП Томьаналит совмещает муфельную камеру и электрическую плиту. Это позволяет проводить эффективную подготовку проб для лабораторного анализа – отдельно или одновременно выпаривать жидкость и удалять органические вещества путем озоления. Система программирования в автоматическом режиме обеспечивает плавность повышения температуры во время термообработки, что предотвращает потерю компонентов исследуемого вещества.
Особенности конструкции и управления
Камера озоления изготовлена из прочного, износостойкого муфеля. Сверху расположена электрическая нагревательная плита, на которой проводят выпаривание. Комплект аппарата содержит набор подставок для надежной установки в каждой камере тиглей – огнеупорных кварцевых стаканчиков. Помимо фиксации емкостей с пробами такие приспособления создают эффект «терморубашки».
В камере для озолений помещается 20 тиглей объема 20 см³ без подставкой или 12 таких же стаканчиков с подставкой. Значения рабочих температур муфельной печи составляют 200-750° C. Электроплитка имеет более широкую поверхность в отличие от аналогов и предыдущих моделей. На ней могут разместиться 30 тиглей вместимостью 20 см³, вместе с подставками – 18 таких емкостей. Температуру нагревательной поверхности при выпаривании можно установить в пределах 70-350° C.
Аппарат управляется с дистанционного пульта. Он соединен с оборудованием кабельным шнуром, его гибкость, длина 1,5 м обеспечивают свободу движений оператора. При этом повышается безопасность обращения с нагревательным оборудованием, исключаются контакты с агрессивными средами, которые образуется внутри вытяжной камеры в процессе термообработки. Посредством пульта управления можно выбирать автоматические программы работы, самостоятельно задавать и сохранять необходимые настройки.
На каждую камеру в памяти устройства содержится по 9 программируемых режимов, которые проходят в 9 этапов постепенного, плавного повышения температуры. При необходимости оператор может менять рабочие параметры в ходе процесса термической обработки проб.
Преимущества ПДП
Модель отличается такими достоинствами:
- Практичность конструкции, совмещающей в одном аппарате муфельную камеру с электроплитой.
- Возможность одновременного или независимого проведения различных методов термической обработки. Такая способность позволяет качественно подготовить материал для лабораторного анализа, повышает производительность оборудования.
- Более высокая вместимость по сравнению с аналогами за счет расширенной рабочей поверхности электрической плитки.
- Простота освоения, управления и контроля работы, наличие методического сопровождения.
- Программирование большого количества режимов с 9-этапным постепенным изменением температур. Это позволяет сохранять элементы анализируемых материалов, например, свинец, кадмий, цинк, мышьяк, медь.
- Точное соблюдение заданных параметров в ходе термической обработки, равномерное нагревание проб, снижающая погрешность проводимых исследований.
- Прочность, износостойкость основных деталей, изготавливаемых из нержавеющей стали. Это продлевает срок службы аппарата, повышает устойчивость к воздействию кислот.

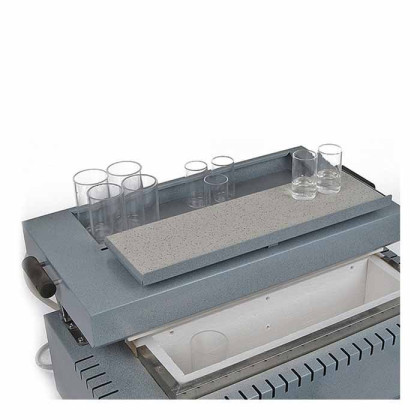

- Крышка устройства снабжена встроенной подставкой из термостойкой керамики, куда устанавливаются вынутые из камер горячие тигли. Это повышает удобство эксплуатации, экономит рабочее пространство.
- Компактные размеры, вес 5,5 кг позволяют переносить печь без дополнительной помощи, устанавливать ее в удобном для оператора месте.
Комплект оборудования содержит методичку по минерализации пищевых продуктов. В ней приведены способы выделения твердых компонентов исследуемых проб. Даны рекомендации по оптимальной настройке параметров работы – температурных значений, сроков поэтапной термообработки. Изучение методических сведений ускорит освоение управления аппарата, поможет повысить точность проводимых исследований по определению содержания токсичных элементов.
Модель полностью соответствует современным техническим стандартам, нормам и требованиям безопасности, предъявляемым к нагревательному оборудованию. Рекомендована для использования в лабораториях медицинских, научно-исследовательских, сертификационных, экологических учреждений.
| Страна | Россия |
| Бренд | Томьаналит |
| Максимальное время выполнения этапа термообработки | 999 мин |
| Максимальное число этапов термообработки в каждой программе | 9 |
| Максимальное количество сохраняемых на пульте программ термообработки | - для камеры озоления - 9
- для камеры выпаривания - 9
|
| Сопротивление изоляции цепей сетевого питания | не менее 2,0 МОм |
| Максимальное количество тиглей, загружаемых в камеру выпаривания | без применения подставок для стаканчиков: - кварцевых стаканчиков V=20 см³ - 30 шт.
- кварцевых стаканчиков V=65 см³ - 14 шт.
с применением подставки для стаканчиков: - кварцевых стаканчиков V=20 см³ - 18 шт.
- кварцевых стаканчиков V=65 см³ - 12 шт.
|
| Максимальное количество тиглей, загружаемых в камеру озоления | без применения подставок для стаканчиков: - кварцевых стаканчиков V=20 см³ - 20 шт.
- кварцевых стаканчиков V=65 см³ - 7 шт.
с применением подставки для стаканчиков: - кварцевых стаканчиков V=20 см³ - 12 шт.
- кварцевых стаканчиков V=65 см³ - 6 шт.
|
| Точность задания температуры в рабочем пространстве камеры озоления печи | 15 °С |
| Диапазон рабочей температуры | - камера озоления - от 200 до 750 °С
- рабочая поверхность камеры выпаривания - от 70 до 350 °С
|
| Потребляемая мощность | - для камеры озоления не более - 0,4 кВт
- для камеры выпаривания не более - 1,0 кВт
|
| Габаритные размеры | - пульта управления - 146х83х32 мм
- двухкамерной печи - 430х230х220 мм
|
| Размеры рабочей камеры | - камеры выпаривания - 300х80 мм
- камеры озоления - 278х68х80 мм
- объем камеры озоления - 1,4 дм³
|
| Вес | 5,5 кг |
Комплект поставки печи ПДП-Aналитика:
- Двухкамерная печь - 1 шт.
- Пульт управления - 1 шт.
- Стаканчик кварцевый, V=20 cм3 (65 cм3) * - 18 (12) шт.
- Щипцы тигельные - 1 шт.
- Подставка под стаканчики для камеры выпаривания* - 1 шт.
- Подставка под стаканчики для камеры озоления* - 1 шт.
- Руководство по эксплуатации - 1 шт.
- Методика аттестации - 1 шт.
*Наличие в комплектации стаканчиков, а также их объем и количество согласовывается при заказе печи. Подставки под стаканчики рассчитаны на размер стаканчиков, входящих в комплектацию печи.
