Цена указана за 25 кг при самовывозе со склада г. Люберцы, дачный поселок Красково, Ново-Марусинский проезд д.8с1 .
Цена 769 руб. при самовывозе с производства.
Баритовая штукатурка является сухой строительной смесью, изготовленной из баритового концентрата и цемента, и предназначена для защиты от радиации (гамма и рентгеновского излучения). Данный баритовый концентрат (по ГОСТ 4682-84) содержит до 95% бария, остальная часть - кремниевый песок.
Указанная баритовая смесь с высоким содержанием сернокислого бария (BaSO4) модифицирована полимерными добавками, что повышает защитные и прочностные свойства штукатурки, а также увеличивает адгезию к основанию, на которое она наносится.

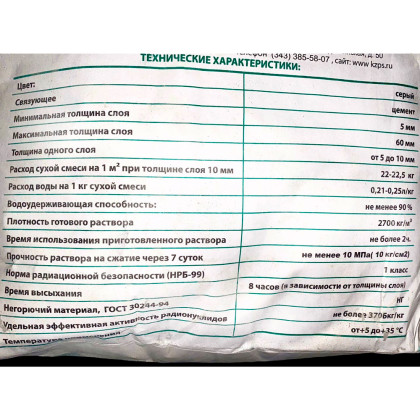

| Технические характеристики рентгенозащитной баритовой штукатурки ФулМикс |
|
Наименование
|
Значение
|
| Максимальный размер зерна (мм) |
0,63
|
| Концентрат барита молотый, класс А |
КБ-3
|
| Цемент, марка по прочности |
М500
|
| Сцепление с основанием, не менее (Мпа) |
0,8
|
| Прочность раствора при сжатии через 7/28 суток (Мпа) |
10
|
| Плотность раствора, (г/см³) |
2,7
|
| Минимальная толщина слоя (мм) |
5
|
| Толщина 1-го слоя (мм) |
от 5 до 10 |
| Максимальная толщина слоя (мм) |
60 |
| Влажность сухой смеси, не более (%) |
0
|
| Время полного набора прочности, суток |
28 |
| Морозостойкость |
F50 |
| Время использования приготовленного раствора, не более (ч) |
2 |
| Расход воды на 1 кг сухой смеси (л) |
0,21–0,25 |
| Расход сухой смеси на 1м2 при толщине слоя 10 мм (кг) |
21 |
| Наполнитель |
баритовый концентрат |
| Связующее |
цемент ПЦ-500-Д0 |
| Цвет |
серый |
|
Рентгенозащитная штукатурка FullMiX прочна, пластична, влагостойкая и хорошо схватывается с обрабатываемой поверхностью. Благодаря своим физическим свойствам, баритовая штукатурка в состоянии задерживать гамма и близкое ему по спектру рентгеновское излучение. Смесь химически инертна, экологически безопасна, удобна в применении.
Баритовая штукатурка применяется при строительстве хранилищ радиоизотопных источников и заменяет дорогостоящую защиту из листового свинца. Смесь используется в гражданском строительстве и в обязательном порядке применяется для отделки рентгеновских кабинетов. Штукатурка для рентген-кабинетов обеспечивает безопасность пребывания людей в остальных помещениях медицинских учреждений.
Применение баритовой штукатурки при отделке внутренних помещений жилых и офисных объектов позволяет снизить внешнее воздействие естественного радиационного фона.
Рекомендации по использованию баритовой смеси:
- Отделку стен необходимо проводить при температуре 15-20 С. Данные температурные условия должны соблюдаться в течение недели после нанесения штукатурки.
- Баритовая штукатурка наносится слоями не более 10–12 мм каждый. Для полного высыхания слоя требуется 2-3 суток.
- Стену после каждого нового слоя необходимо дополнительно грунтовать.
- Если толщина расчетного слоя штукатурки достигает 30 мм, целесообразно проводить работы по закрепленной нп основании сетке.
- Защитный слой баритовой штукатурки в перекрытиях необходимо завести в прилегающие помещения на 20–25 мм. По перекрытиям из ж/б плит слой изоляции баритовой штукатурки толщиной 60–65 мм необходимо армировать двумя слоями арматурной сетки с ячейкой от 150х150 мм до 200х200 мм (ГОСТ 23279-85).
Срок хранения более 6 месяцев с момента изготовления. Хранить баритовую штукатурку необходимо в закрытой таре в сухом помещении.
