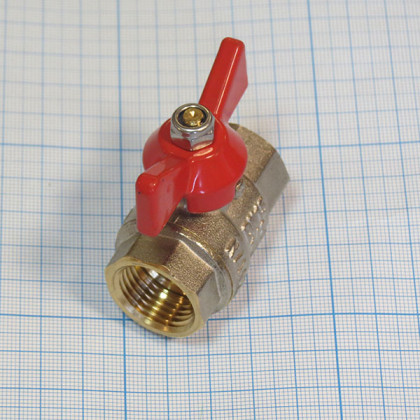

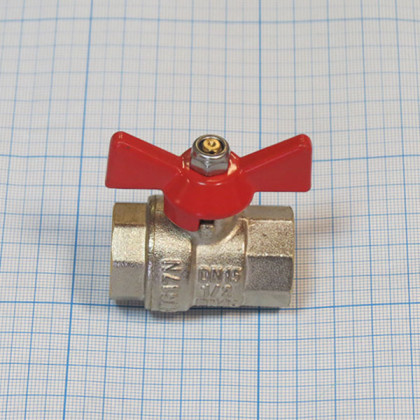

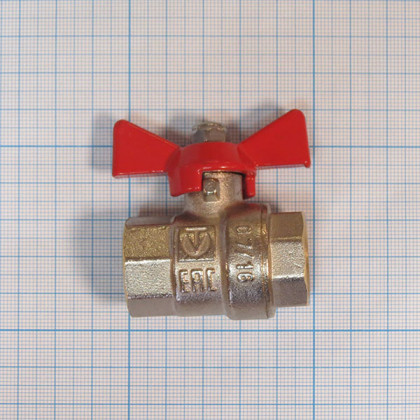

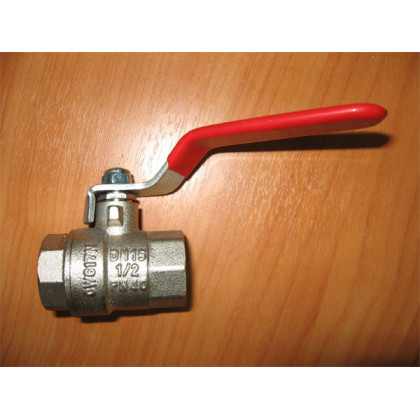

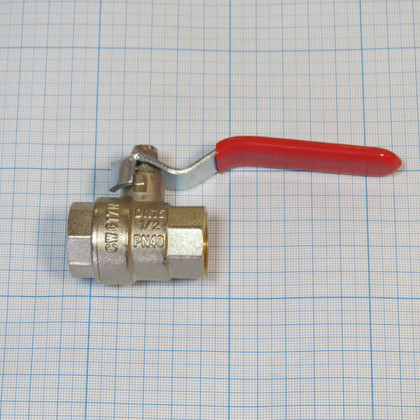

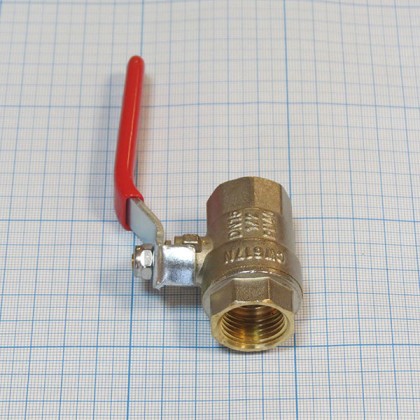

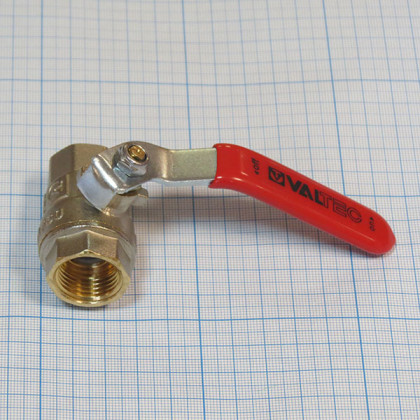

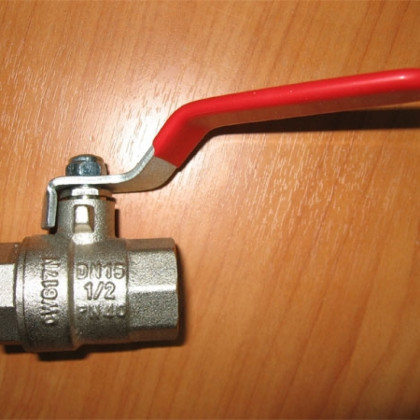

Внимание! Кран выпускается в 2-х исполнениях (на фото).
Шаровый (шаровой) полдюймовый полнопроходной латунный кран Valtec VT 214 применяется в качестве запорной арматуры на трубопроводах систем питьевого и хозяйственно питьевого назначения, горячего водоснабжения, отопления, сжатого воздуха, жидких углеводородов, а также на технологических трубопроводах, транспортирующих жидкости, не агрессивные к материалам крана.
Шаровый кран VT-214 также применяется в медицинских учреждениях в различном лабораторном и медицинском оборудовании — это стерилизаторы ВК, ВКУ, ГК-25, ГК-100-3 (артикулы: ЦТ 129М.03.930, ЦТ129М.03.930-10), кипятильники типа Э-67 и им подобные, а также в другой медтехнике.
Устройство шаровых латунных кранов Valtec VT 214
Рисунок 1 — Схематическое изображение латунного шарового крана Valtec, а также его узлов
(размер А для крана VT214 1/2″ равен 47,5 мм)
Корпус крана выполнен из двух деталей 1 и 2 (см. рисунок 1), соединенных между собой на резьбе с проклейкой пропилметакрилатным клеем анаэробного твердения Loctite 620 (допущен для контакта с пищевыми жидкостями). Запорный орган крана представляет из себя латунный хромированный шар 3, приводимый в движение латунным штоком 10.
В качестве седельных уплотнений использованы тефлоновые кольца 4. Сальниковая гайка 6 с помощью сальниковой прокладки из тефлона 5 обеспечивает герметичность штока. Ручка 9 крепится при помощи гайки 7, имеющей полиэтиленовый вкладыш 8, предотвращающий самопроизвольное ослабление гайки. Перекрытие потока осуществляется поворотом рукоятки на 90°.
Технические характеристики медицинского оборудования Кран шаровый латунный муфтовый полнопроходной Valtec VT214 (ЦТ 129М.03.930):
Присоединительные размеры (условный проход): G 1/2″ (одна вторая дюйма)
Коэффициент пропускной способности (м³/ч): 17,65
Присоединительная резьба: внутренняя-внутренняя (гайка-гайка)
Основные материалы крана: латунь, сталь
Рукоятка крана: стальная с термоизоляцией
Минимальный ресурс (циклов): 25000
Вес крана в сборе без учета упаковки (г): 170
Количество кранов в упаковке (шт): 15
Количество кранов в коробке (шт): 168
Все остальные технические характеристики на шаровой кран VT 214 вы можете найти в инструкции и техническом паспорте, скачав их с нашего сайта (ссылка ниже в конце страницы).
|
Внимание!
|
|
| Не допускается использование шаровых кранов Valtec VT 214 в качестве регулирующей арматуры для регулировки потока жидкостей или газов. |
Документация на шаровые краны серии VT-214 от Valtec
